YGM105水管温度变送器

产品概述

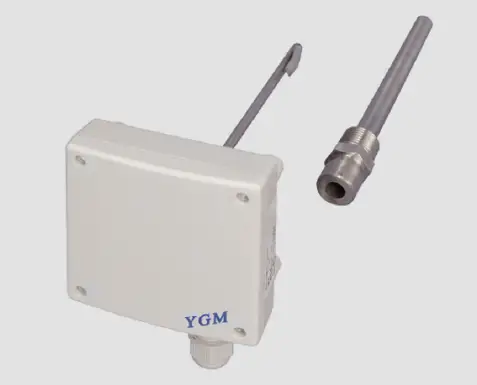

YGM105水管温度变送器采用传感和变送一体化的结构，感温元件为高精度铂电阻，具有测量范围宽、响应快、互换性好、性能稳定等特点。利用电路板上的电位器，可以实现两点校准。

技术指标

测量范围： 0～100℃
精度： ±0.3℃ （25℃，标准大气压）
响应时间：带套管 T90≤18秒；不带套管T90≤10秒
输出信号：电流输出型：4～20mA(二线制) 电气负载<400Ω
电压输出型：0～10V(三线制) 电气负载>10KΩ
电阻输出型：PT100/PT1000可选
供电电源：24VDC ±10%
电缆锁头：M16×1.5，电缆直径： 4～8mm
外壳防护等级：IP54
温度cyberghost怎么用探头保护：不锈钢管
探头工作温度：0～100℃
变送器工作温度：-20～50℃
存储环境： -10～+60℃、 0～90%RH , 不结露
适用介质：水或无腐蚀性液体

特点

高抗干扰
性能稳定
两点校准

典型应用

楼宇自动控制
制冷系统温度测量
热交换系统温度测量
工业和暖通控制

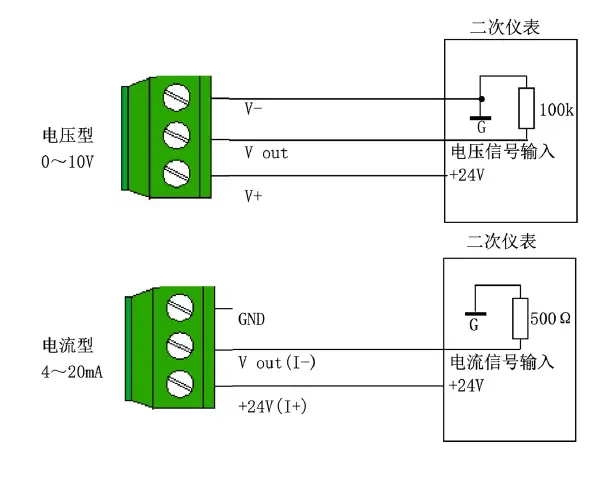

接线图

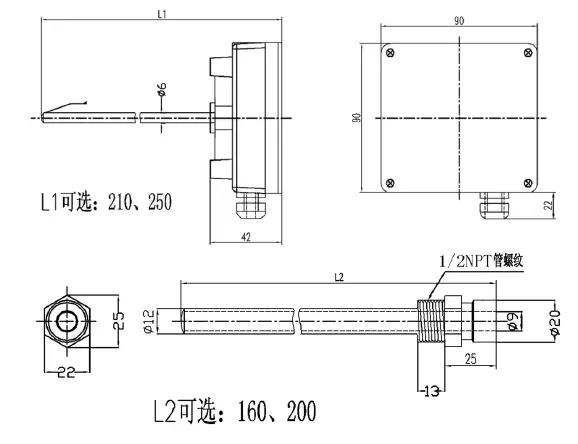

结构图

选型表

基本单元		YGM105-
1	标准化	标准产品	1
1	标准化	特殊定制	x
2	输出	4～20mA		01
		0-10V		02
		PT100		03
		PT1000		04
3	管道长度	L1=210mm，L2=160mm			A
		L1=250mm，L2=200mm			B
		其他特殊定制			X
4	不锈钢外套管压力接口	1/2NPT				1
4	不锈钢外套管压力接口	其他				2
5	温度量程	0～+50 ℃					005
		0～+100 ℃					010
		其他特殊定制					XXX

注：选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。

订货说明

YGM105-101A1005
标准化	标准产品
输出	4～20mA
管道长度	L1=210mm，L2=160mm
不锈钢外套管压力接口	1/2NPT
温度量程	0～+50 ℃

声明：本公司将不断对产品进行革新，如有设计或规格上的变更，本公司保留不预先通知的权利。
