YGM210风速变送器风速测量控制

1. 产品概述

YGM210为一体化的风速变送器,其探杆上开有一对或数对样气采集孔,可测单点风速,也可测多点均值风速;探杆具有一定的抗污染能力,可在较恶劣的工况下使用。带液晶显示,可直观显示当前风速。带按键,通过按键可以方便的对风速以及输出信号进行校准。



2. 主要技术指标

测量范围:05m/s010m/s020m/s

       度:0.25m/s   ±(0.2m/s +2%*测量值)

0.210m/s  ±(0.2m/s+3%*测量值)

0.220m/s  ±(0.2m/s+3%*测量值) 20℃1013hPa时)

信号输出:电流输出型:420mA(三线制),电气负载≤500Ω

电压输出型:010V(三线制),电气负载≥10KΩ

485输出型:标准ModBus-RTU

响应时间:T90≤3

供电电源:2028VDC

电气连接PG9,电缆直径:4 ~ 8mm

长度:100mm500mm可定制

外壳防护等级:IP65(选择显示模块时的防护等级为IP54

工作压力:小于1Bar

工作温度变送器:-40℃+50℃

  -40+60℃-40+80℃-40+120℃可选

存储环境:温度-20℃+60℃,湿度085%RH

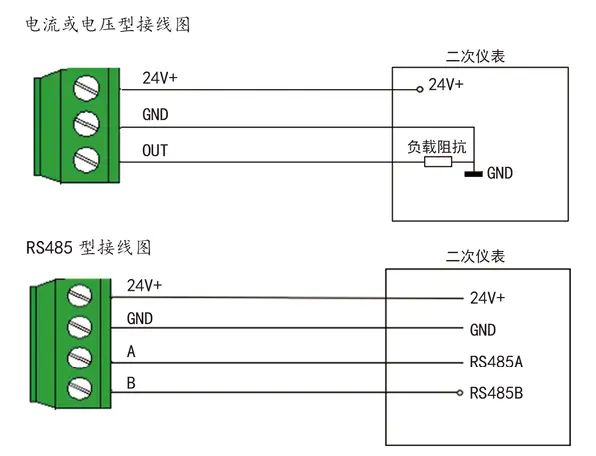

3.电路连接

YGM210风速变送器风速测量控制

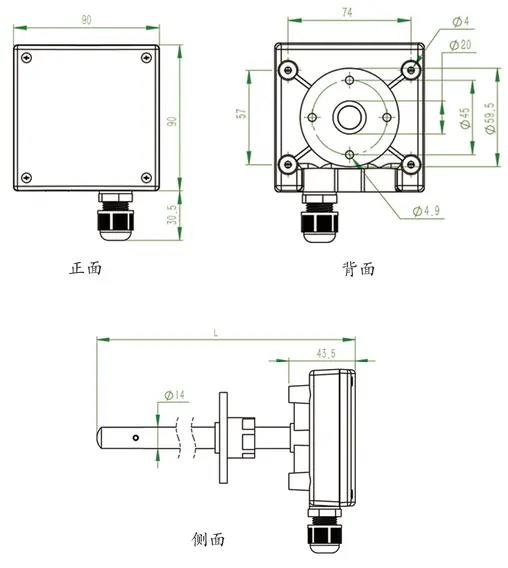

4.安装尺寸图

YGM210风速变送器风速测量控制

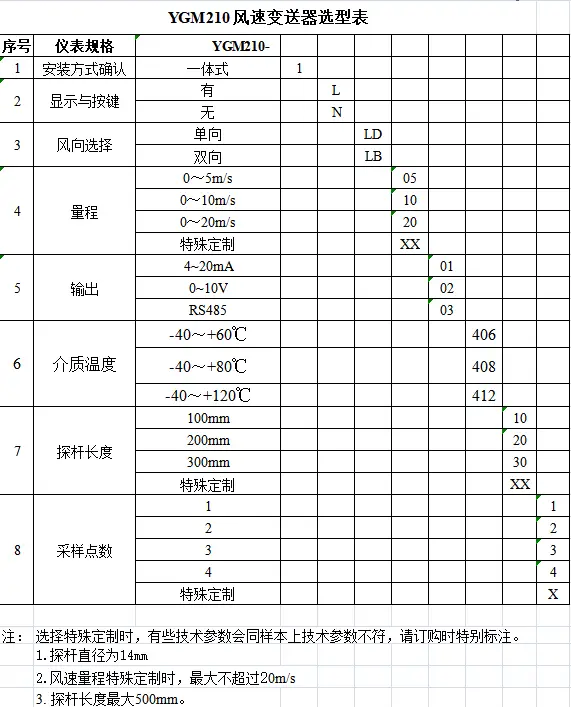

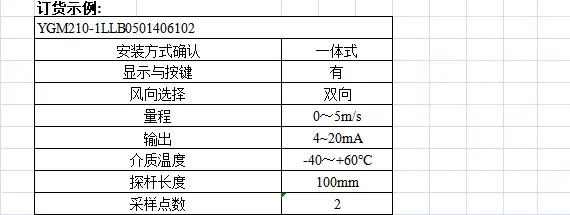

5.选型表


YGM210风速变送器风速测量控制

YGM210风速变送器风速测量控制
