1.产品概述

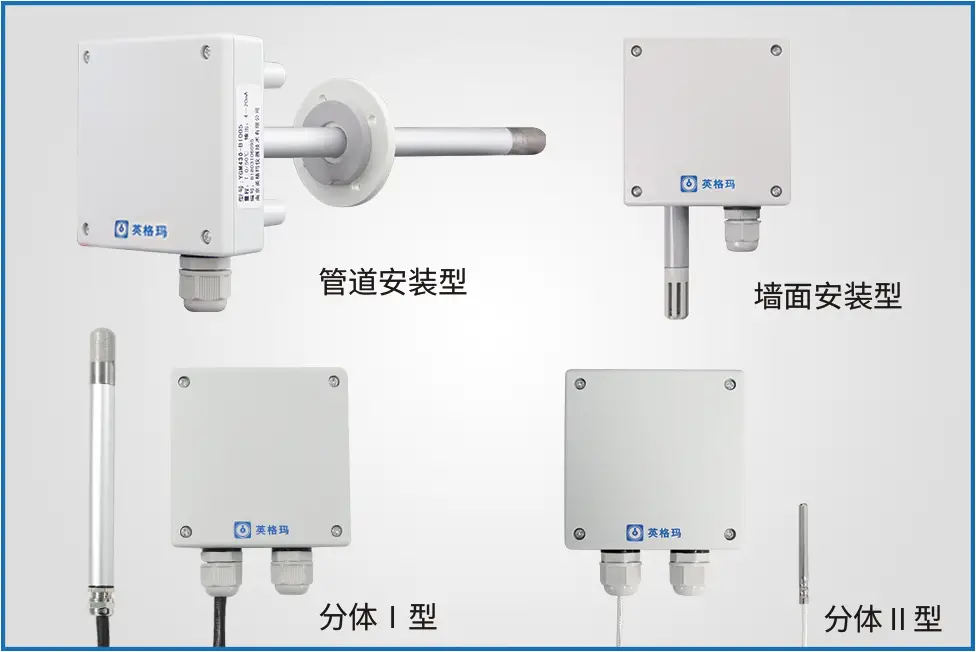

YGM106是一款集传感和变送与一体的温度变送器，感温元件为高精度铂热敏元件，具有测量精度高、响应速度快、性能稳定等特点。变送器信号输出方式可选4～20mA电流信号输出型或0～10V电压信号输出型。利用电路板上的电位器，可以实现两点校准。同时提供墙面、管道、分体I型和分体II型四种安装形式可供用户选择。

2.技术参数

测量范围：0～+50℃，-20～+80℃，-40～+60℃
精      度：±0.3℃
信号输出：电流输出型：4～20mA(二线制)  ；电气负载≤500Ω
                电压输出型：0～10V(三线制)； 电气负载≥10KΩ
响应时间：T90≤3秒
供电电源：20～28VDC
探头过滤器：塑料格栅过滤器和不锈钢烧结过滤器可选
外壳防护等级：IP65
电器连接：PG9，电缆直径：4～8mm
工作温度：变送器：-40～+50℃；探头：-40～+80℃
储存环境：温度：-40℃～+60℃  湿度：0～85% RH

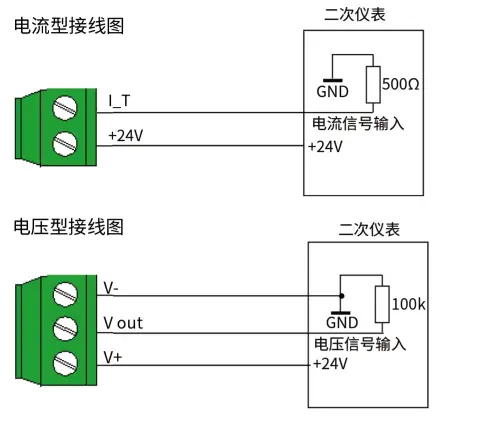

3.电路连接

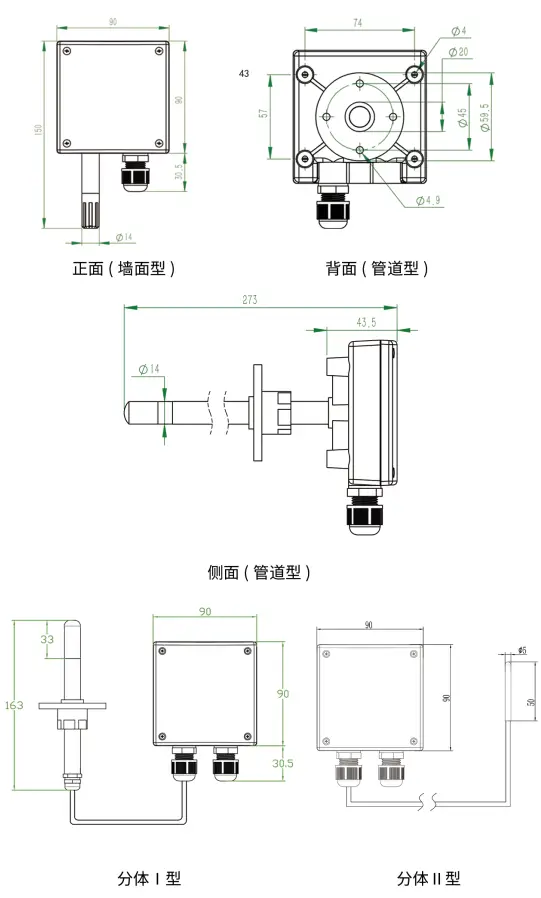

4.安装尺寸图

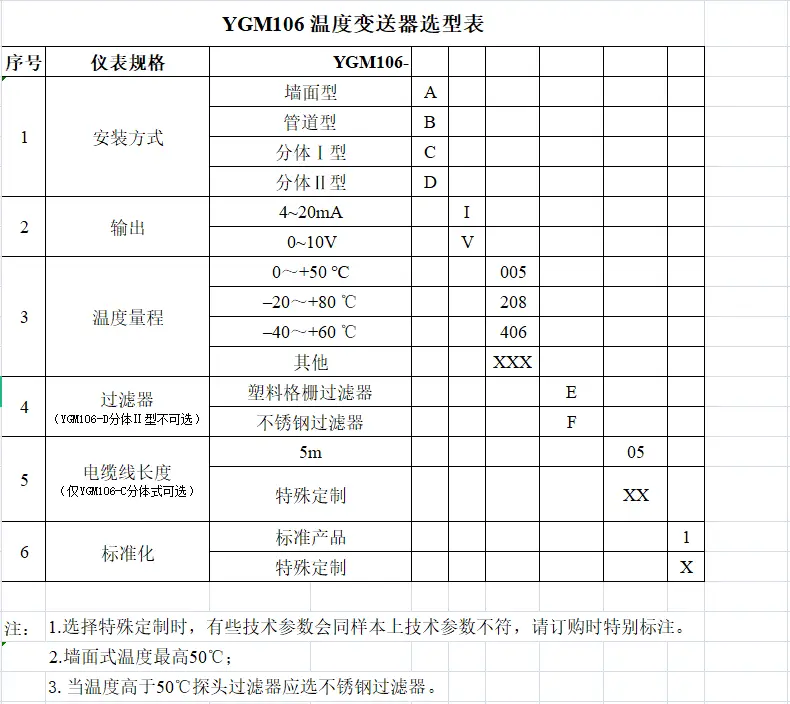

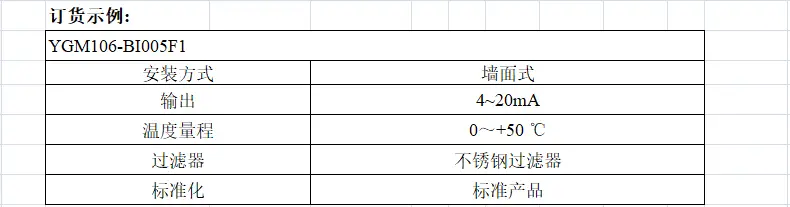

5.选型表
