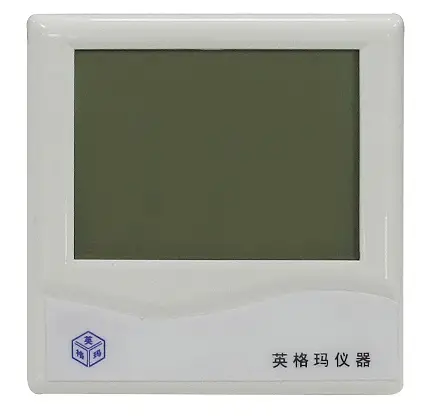

YGM410温湿度显示仪是满足洁净厂房使用条件的显示温湿度值的一款产品,采用ABS塑料面板,并具有声光报警功能,可与86接线暗盒配合安装到墙面。该产品可以同时显示温度、湿度2个参数。产品具有精度高,性能稳定,可靠性强,安装方便等优点。
广泛应用于洁净车间、生物医药、食品工业、实验室等洁净空间领域。
广泛应用于洁净车间、生物医药、食品工业、实验室等洁净空间领域。
技术指标
温度显示范围: -99~+999℃(显示分辨率0.1;在显示范围内量程可通过按键设置,例如将量程设置到0~100℃)
湿度显示范围:0~100%RH(显示分辨率0.1)
测量精度:±0.2%FS
信号输入:电流输入型:4~20mA
电压输入型:0~10V
信号输出:电流输出型:4~20mA,电气负载≤500Ω
电压输出型:0~10V,电气负载≥10KΩ
(说明:用户选型的时候,请注意:首先,两路输入信号要一致。要么都为4~20mA,要么都为0~10V;其次,这两路的信号输入和输出必须一致。例如:两路信号输入为4~20mA,那么输出也必须选4~20mA)
响应时间:T90≤10ms
供电电源:20~28VDC
防护等级: IP5X
工作环境:温度:-20~+50℃,湿度:0~85%RH
储存环境:温度:-20℃~+60℃ ,湿度:0~85%RH
湿度显示范围:0~100%RH(显示分辨率0.1)
测量精度:±0.2%FS
信号输入:电流输入型:4~20mA
电压输入型:0~10V
信号输出:电流输出型:4~20mA,电气负载≤500Ω
电压输出型:0~10V,电气负载≥10KΩ
(说明:用户选型的时候,请注意:首先,两路输入信号要一致。要么都为4~20mA,要么都为0~10V;其次,这两路的信号输入和输出必须一致。例如:两路信号输入为4~20mA,那么输出也必须选4~20mA)
响应时间:T90≤10ms
供电电源:20~28VDC
防护等级: IP5X
工作环境:温度:-20~+50℃,湿度:0~85%RH
储存环境:温度:-20℃~+60℃ ,湿度:0~85%RH

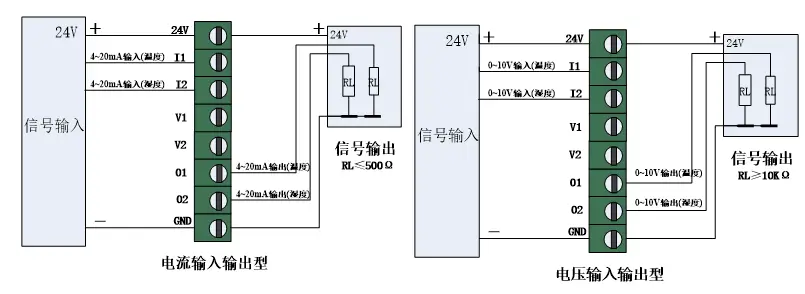

接线图:

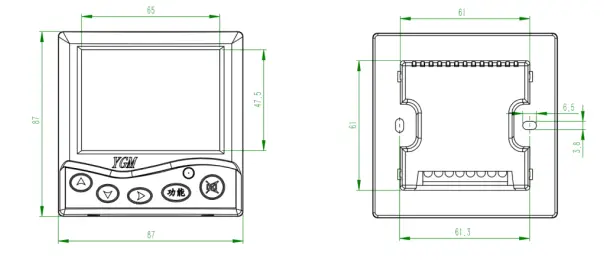

结构图(单位:mm)
选型表
基本单元 | YGM410- | |||
1 | 标准化 | 标准产品 | 1 | |
特殊定制 | x | |||
2 | (温度、湿度)输入/(温度、湿度)输出 | 4~20mA | 01 | |
0~10V | 02 |
说明:1.温度、湿度两路输入信号要一致。要么都为4~20mA,要么都为0~10V;
2.两路的信号输入和输出必须一致。例如:两路信号输入为4~20mA,那么输出也必须都选4~20mA。
订货指南
YGM410-101 | |
标准化 | 标准产品 |
(温度、湿度)输入/(温度、湿度)输出 | 4~20mA |
声明:本公司将不断对产品进行革新,如有设计或规格上的变更,本公司保留不预先通知的权利。
