您的位置：低露点测试系统用于实验室及现场露点仪测试，以下简称为设备。该设备分为露点发生器和镜面露点仪。
露点发生器使用干燥的氮气或空气为气源，通过按键将气源加湿或干燥至需要的露点值。设备可以选配空气压缩机和气源干燥机以保障设备可用洁净的环境空气作为气源。
镜面露点仪为可溯源的湿度标准设备，用于溯源至上级计量部门进行湿度标准传递。在使用中，实时测试露点发生器发生的露点值，并与被测仪器比对。

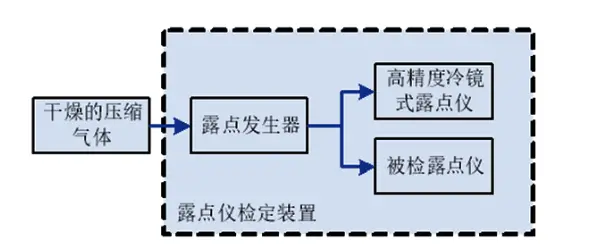

系统说明
设备分为露点发生器和镜面露点仪。

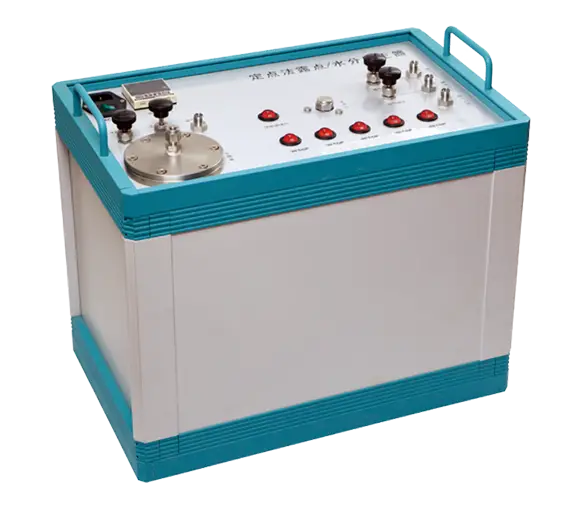

一、 露点发生器分为定点法露点发生器，即YGM2512 ：
发生器采用分流法湿度发生原理制成。当气体进入系统，被分为两个流路。一路在已知的温度下，加饱和的水蒸汽；另一路保持干燥。两个流路混合，加饱和的水蒸汽的流路被大量的干燥气体稀释以产生所需要的水份含量气体。通过对各设定露点上干湿流量值的精确稳定的配比以及湿气水分的精确控制，实现露点的准确、长期稳定的输出。
技术参数：
供气气源输出压力：0.4MPa
供气气源最高压力：不大于0.8 MPa
压 力：0.6MPa
气源输入口：1/4”Swagelok接口
样气输出口：并联的三路1/4”Swagelok接口,一路接标准露点仪，两路接被检露点仪
露点范围：在露点﹣70℃～10℃范围内
流量范围：标准型：3L/min常压空气
工作环境：温度5℃～35℃，气压：700～1060 KPa
电 源 ：220VAC±10%，50Hz，最大功率300W
外形尺寸：450×280×350mm
重 量：5kg
特点：
· 精度高：±0.5℃
· 重复性好：±0.1℃
· 稳定度：±0.1℃
· 操作简单
· 通过开关组合，可以实现更多测量点

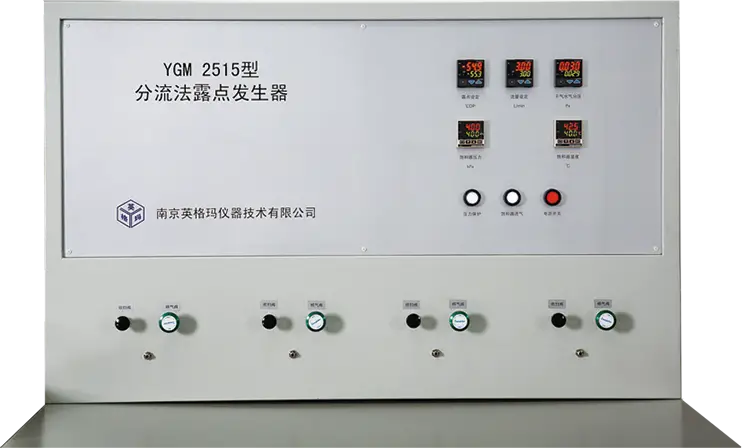

分流法露点发生器，即YGM2515：
低露点量程的湿度发生器目前有三种，即双温法（或双温双压法）湿度发生器、渗透法湿度发生器和分流式湿度发生器。前两种为标准湿度发生器，其特点是定值比较准确，缺点是平衡时间特别长、流量小，用于日常检测时，工作效率很低，另外，这两类设备一般体积重量都很大，本身的量值溯源很困难，即使用时也很少将其作为标准器。而低露点量程的分流式湿度发生器可以提供稳定的湿度源，它的特点是平衡时间短，稳定性较好。
技术参数：
露点发生范围：-80～ 10℃ DP连续可调（0℃以下均指霜点）
露点设定分辨率：0.1℃ DP
露点准确度：≤±1℃ DP
露点稳定度：≤±0.1℃ DP/h
样气流量(L/min)：1～3、1～10、1～20(可选可调)
流量设定分辨率：0.01L/min
样气输出：样气口设有“干气吹扫”和“检测”的切换阀门
气 源：要求使用无油压缩空气或氮气
气源输入口：两路1/4″ Swagelok 接口
样气输出口：并联的4路1/8″Swagelok接口可选6路、8路
工作环境：温度:15℃～25℃，气压：700kPa～1060kPa
电 源：220VAC±10%，50Hz电源，最大功率200W
外形尺寸：1000×900×1450mm
重 量：约70kg
特点：
· 可以连续发生
· 任意点露点或PPM
· 范围宽
· 体积小
· 重复性好
· 平衡时间短
· 使用方便

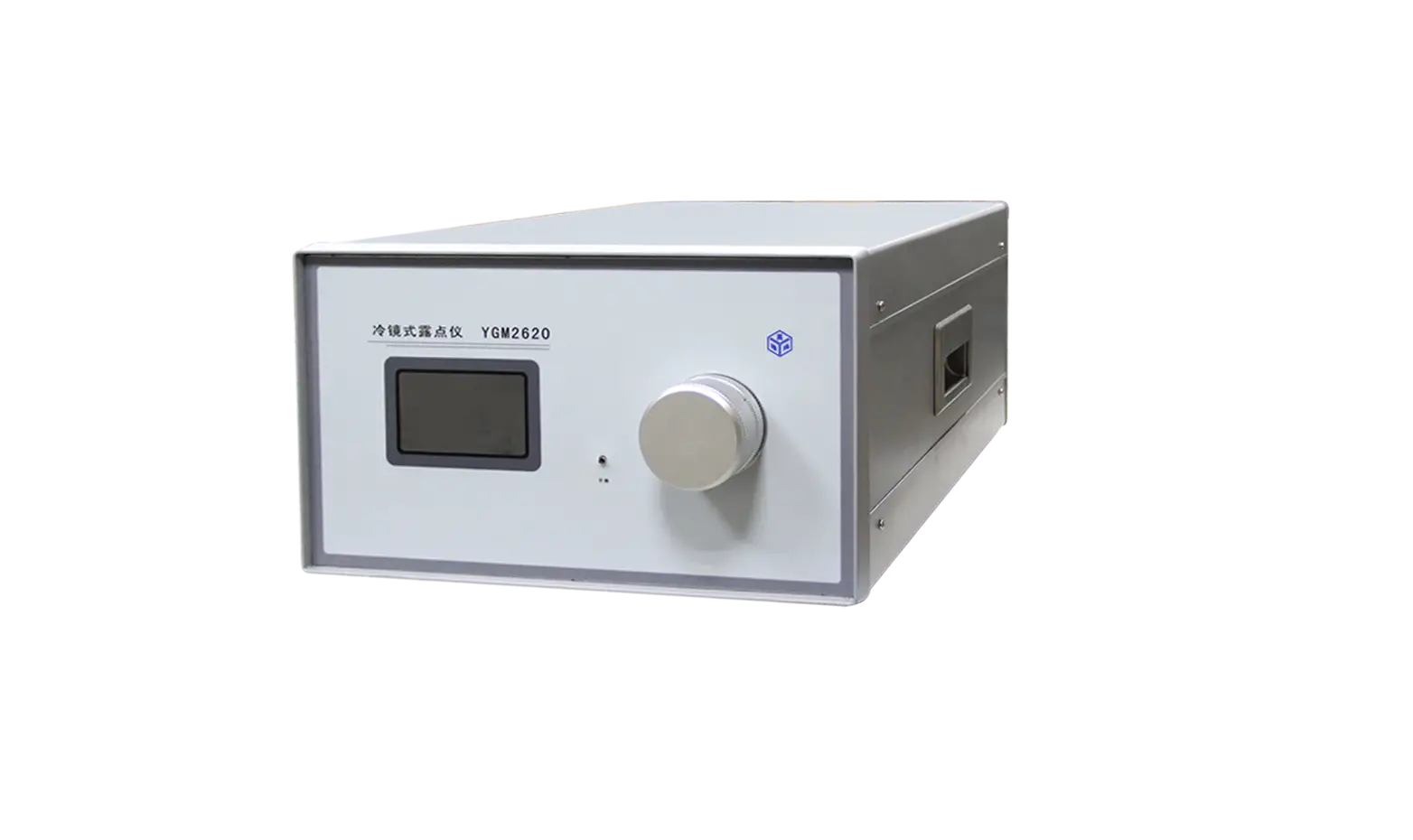

镜面露点仪：YGM2620
YGM2620型冷镜式精密露点仪是用高新技术制造的便携式精密露点仪，它可准确测量气体的露点温度。高品质的露点cyberghost怎么用与智能化电子控制技术的完美结合，使其成功应用于各种环境条件下露点的准确测量。
技术参数：
露点测量范围：﹣80～+20℃、-70～+20℃、-60～20℃（可选）
露点精度：±0.2℃ （提高精度±0.1℃）
露点重复性： ±0.05℃
测量模式：自动
制冷级数：四级
辅助冷却：热管/压缩机制冷
露点温度cyberghost怎么用： PRT-100
显 示：5寸彩色高分辨率液晶屏
数字接口：USB（标配）
气路连接：1/4″不锈钢或Swagelok配件
样气流速：0.2 L/min～1 L/min
工作温度：﹣10℃ ～﹢40℃
储存温度：﹣10℃ ～﹢50℃
环境湿度：90%RH max，无结露
模拟输出：4～20mA、0～10V
电 压：220VAC±10%，50/60 Hz
宽度/高度/重量：350mm/149mm/约11kg
特点：
· 无滞后带来的测量误差，测量准确度高。
· 重复性好、响应速度快、灵敏度高、稳定性好。
· 可同时显示多个湿度测量参数。
· 触摸屏人机交互，动态图形曲线显示，操作容易直观。
· 可进行露点值和水分浓度的换算。
· 具有测试最大制冷能力功能
· 测量气路连接方便，操作简单、携带方便。
· 数字接口USB，实时记录温度湿度参数
· 拥有2G储存空间

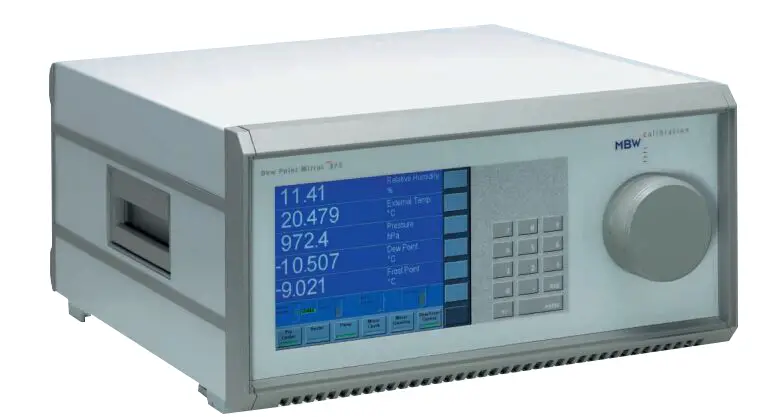

镜面露点仪：MBW373
瑞士MBW 373数字式高精密露点仪充分开发和应用当前先进的数字技术，最大限度地满足湿度测量领域中的最高要求。ORIS（光学响应注入系统）采用向气体蒸汽中瞬时注入小量水蒸汽的办法，帮助镜面上霜的形成，可以做到低霜点（通常低于-60°C）时达到快速测量。所以采用ORIS后，原来做一次测量要几小时甚至更多时间，现在只需要一分钟左右。数字化技术，当前性能最优，智能化程度最高 全彩色高分辨率LCD触摸屏，数字式图像选择，可选参数，可选测量单位。
技术参数：
露霜点范围：-95～+20℃（373LX）、-80～+20℃（373L）、-60～+20℃（373S）（可选）
热电冷却：3级
冷 却：制冷剂
露霜点精度：±0.1℃
重 复 率：±0.05℃ 露/霜点
显 示：矩阵全彩色高分辨率LCD
数字输入/输出：RS-232
模拟输出：2个（或可选4个）；±10V；4-20mA
气路连接：VCR Cajon®¼〞 ,Swagelok®6mm or¼〞
镜面温度cyberghost怎么用：PRT-100
样气压力：2.5bar.abs/10bar.abs（可选）
样气流速：0.5～1L/min
样气管路：316L不锈钢，电抛光
工作温度：+15～+35℃
环境湿度：90%RH max.，无结露
尺 寸： W440×H236×D511mm
特点：
· 高精度、高稳定性和重复性
· MBW专利技术最佳响应注射系统（ORIS）能在较低的露点状态下快速稳定。
· 仪器具有自动的镜面检查程序。
· 强制霜点对于湿度较高的情况下露霜混合带来的误差具有很好地消除左右。
· 自动清洁功能，对于镜面上少量的污染可以有效地清楚。
· 冰点测试功能，用程序引导操作人员快速的测试和判读设备的准确性。
· 自动预制冷系统。根据测试结果，自动调整预制冷。
