IN71 HVAC应用风量变送器

IN71 HVAC应用风量变送器

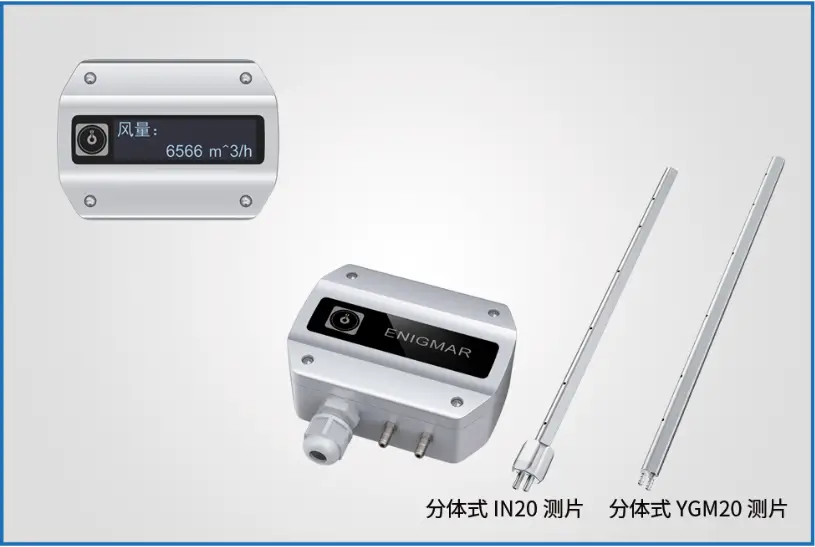

产品概述

IN71系列风量变送器,应用于HVAC环境中,可适配多种探杆,完成在多种复杂工况下的风量测量。其硬件部分采用了高可靠性设计,配备一键校零按键,且在安装完毕后无自主漂移与温度漂移。软件部分采用极高速的数据采样,能够快速将准确的风量结果进行平滑输出。

主要技术指标

测量量程:根据现场风进行选择

测量精度:±3%FS

信号输出:电流输出型:420mA(三线制),负载电阻RL≤500Ω

电压输出型:010V(三线制),负载电阻RL≥10KΩ

485输出型:ModBus-RTU

供电电源:20~28VDC

电气连接PG9,电缆直径: 48mm

外壳防护等级:IP65

最大工作压力:小于1Bar

工作温度:变送器:-40℃+60℃(不带显示),-20℃+60℃(带显示),分体式IN20自平衡均速测片:-40~+120℃, 分体式YGM20均速测片:-40~+220℃

存储环境:温度-20℃+60℃ , 湿度085%RH

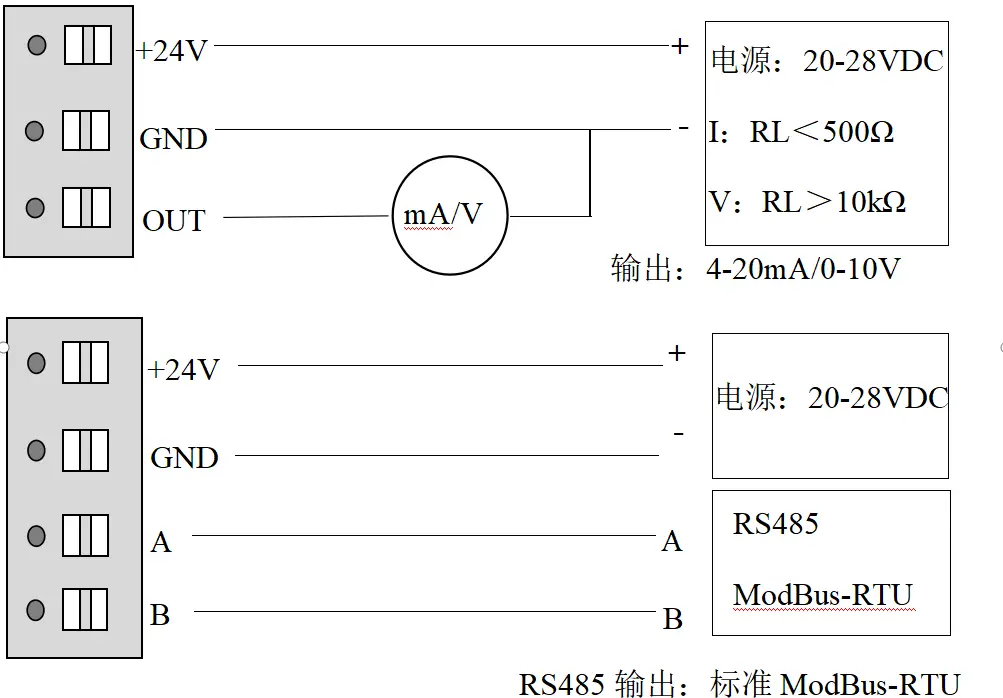

电路连接

IN71 HVAC应用风量变送器

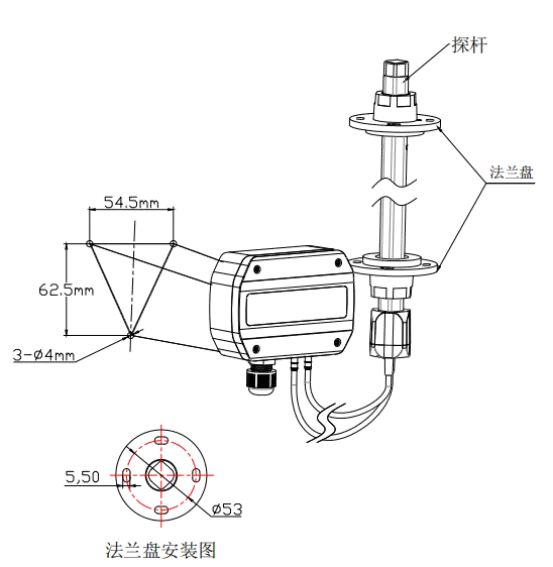

安装尺寸图

IN71 HVAC应用风量变送器

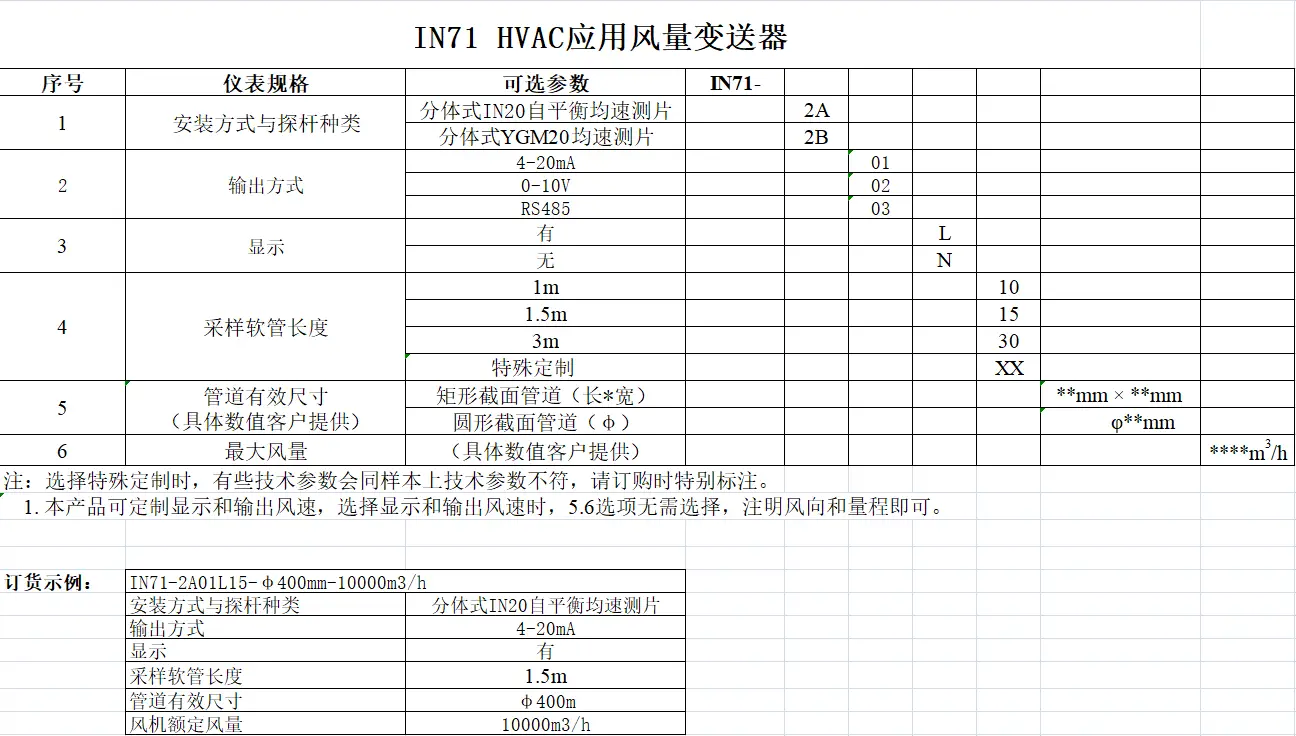

选型表

IN71 HVAC应用风量变送器
