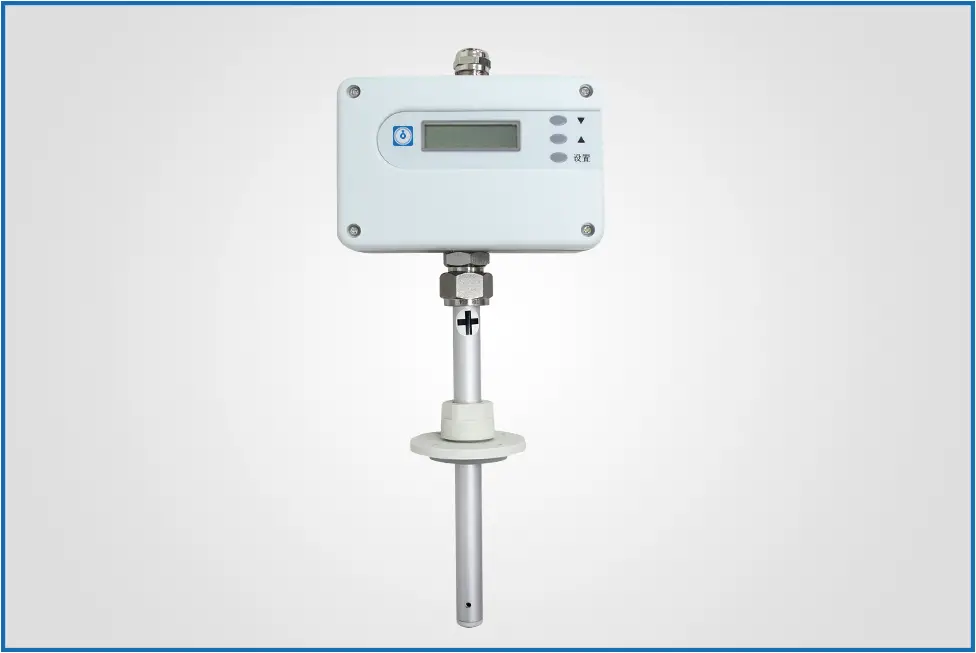

1.产品概述

YGM307是一款基于皮托管测流速原理的风量变送器。探杆部分可开一对或数对样气采集孔,可测单点风量,也可测多点均值风量。本产品提供单位面积风量输出,用户可根据风道截面积设置输入参数。外壳有工程塑料和铝合金材料可选,应用于不同工况下风量的测量。


2.技术参数

测量量程: 根据现场风速进行选择
测量精度±6%FS(20℃时,标准大气压下)气体流速稳定情况下,±4%FS可选
信号输出 电流输出型:4~20mA(三线制);负载电阻RL≤500Ω
电压输出型:0~10V(三线制);负载电阻RL≥10KΩ
485输出型:标准ModBus-RTU
响应时间: T90≤3秒
供电电源:20~28VDC
电气连接:M16×1.5,电缆直径: 4~8mm
探杆长度100mm~500mm可定制
外壳防护等级 IP65(选择显示模块时的防护等级为IP54)
最大工作压力 小于1Bar
工作温度变送器:-40~+50℃
探   杆:-40~+60℃、-40~+80℃、 -40~+120℃(可选)
存储环境温  度:-20~+60℃;湿  度:0~85%RH

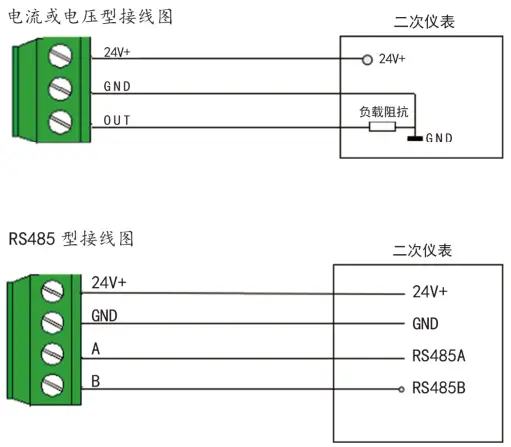

3.电路连接

YGM307风量变送器

4.安装尺寸图

YGM307风量变送器

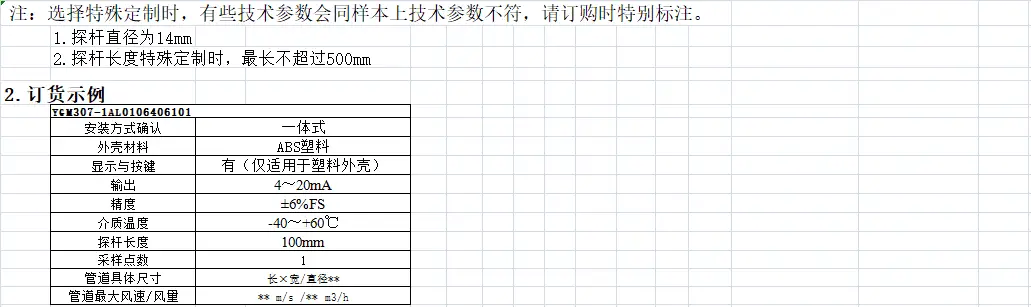

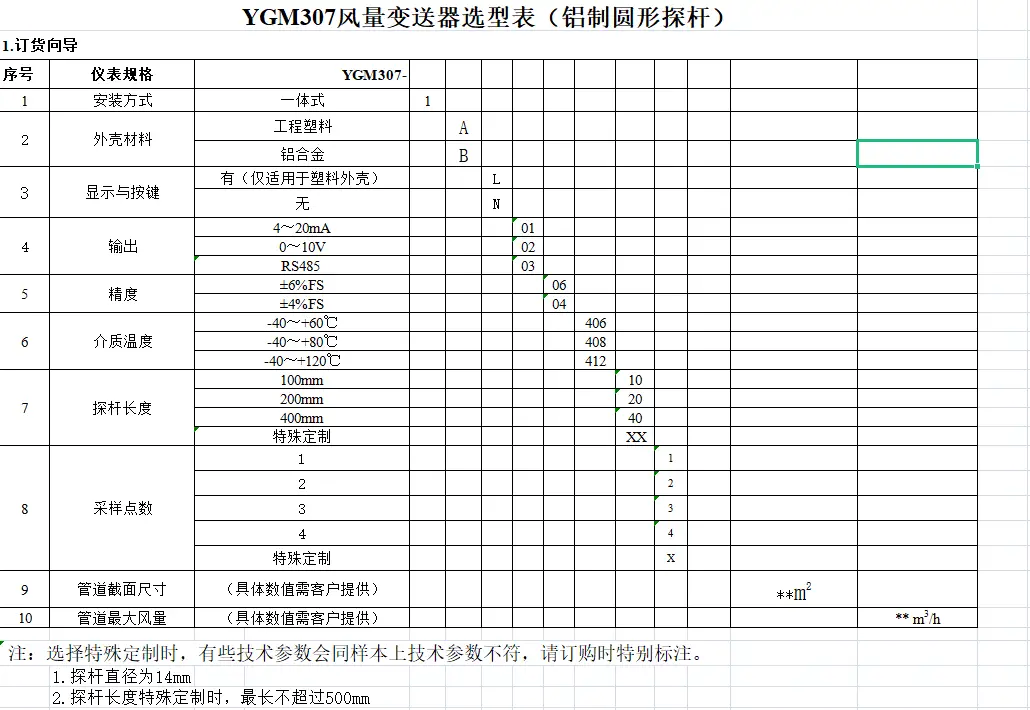

5.选型表

YGM307风量变送器YGM307风量变送器
