1.产品概述

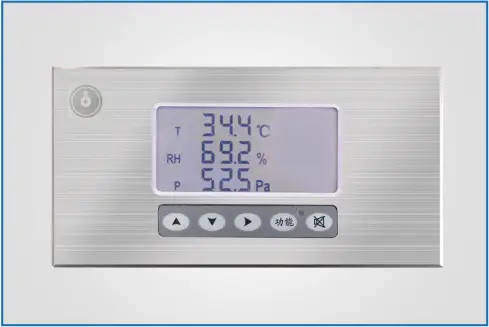

YGM909温湿压显示仪是基于模拟量信号输入，并有显示和模拟输出功能的一体化产品。产品采用不锈钢拉丝面板，卡扣式安装，可同时显示温度、湿度、差压三种参数，并具有声光报警功能，可与双86接线暗盒配合安装到墙面。

2.技术参数

差压显示范围：-999～9999（显示分辨率0.1）（说明：在显示范围内量程可通过按键设置）
测量精度：±0.2%FS
供电电源：20～28VDC
信号输入：电流输入：4～20mA、电压输入：0～10V
信号输出：电流输出型：4～20mA（三线制）；电气负载≤500Ω
                电压输出型 ：0～10V（三线制）；电气负载≥10KΩ（说明：首先，三路输入信号要一致，要么都为4～20mA，要么都为0～10V；其次，这三路的信号输入和输出必须一致）
                485输出型：标准ModBus-RTU
响应时间： T90≤300ms
外壳防护等级：IP5X
工作温度： -20℃～+50℃
存储环境：温度 -20℃～+60℃，湿度0～85%RH

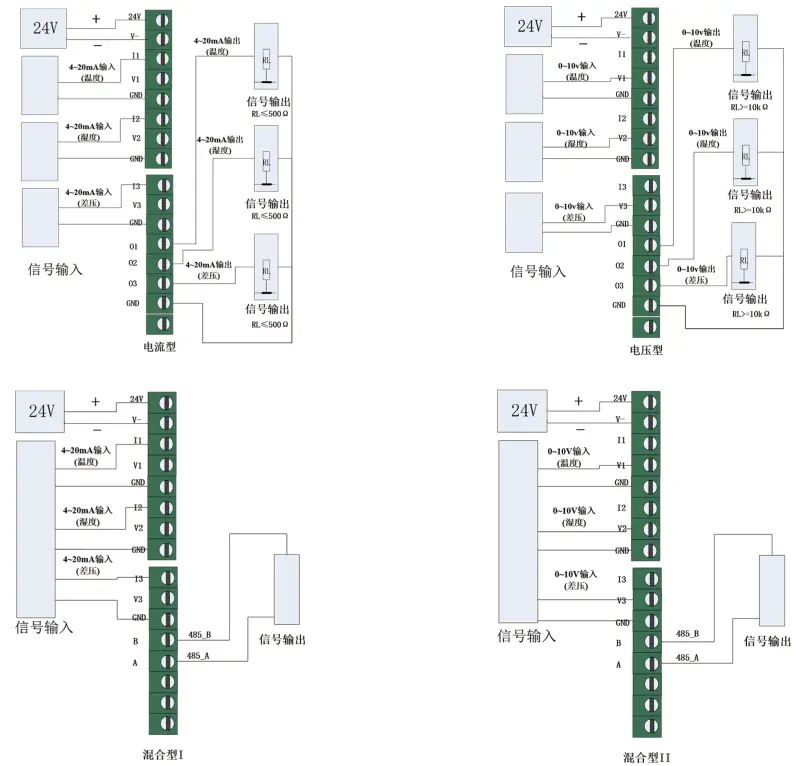

3.电路连接

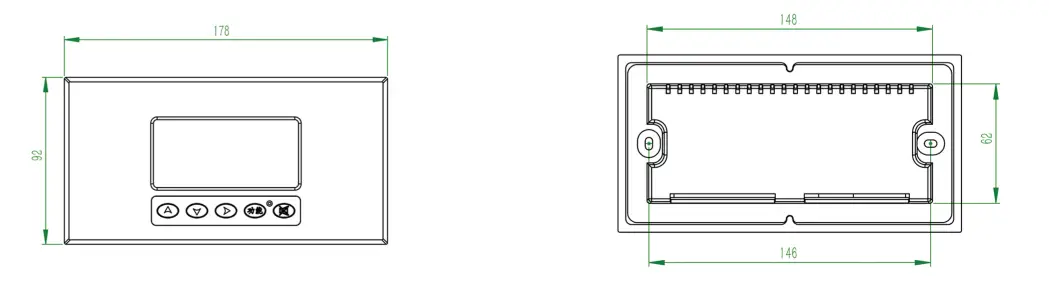

4.安装尺寸图

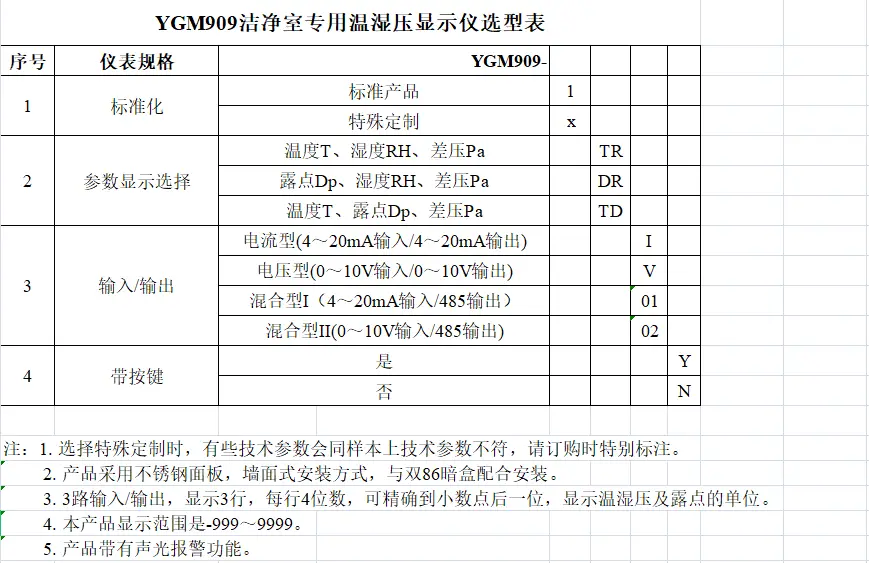

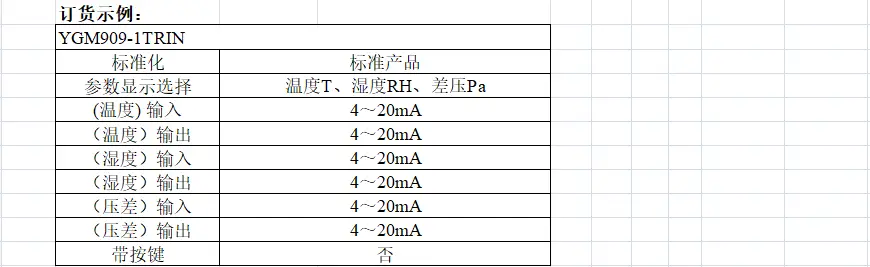

5.选型表
