1.产品概述

YGM215是专为层流通风领域微风速测量而设计的一款风速变送器，基于皮托管测流速原理，通过测量流体总压与静压之差来实现风速测量；产品采用分体设计，变送主体和探头之间通过硅胶管连接；变送主体部分提供四种标准信号：0～10V / 4～20mA / RS485/开关量输出方式可供用户更选择；探头部分通过法兰固定，且体积较小，方便用户集成于各型设备上。

2.技术参数

量程范围：0～1m/s，0～2m/s，0～5m/s（可定制）
精      度 ：0～1m/s：±0.05m/s
0～2m/s：±0.05m/s
0～5m/s : ±（0.02m/s + 3%*FS）
主控板尺寸： 可根据客户需求定制
电源输入： 20～28 VDC
信号输出： 电流输出型：4～20mA（三线制） ；电气负载≤500Ω
电压输出型：0～10V（三线制）； 电气负载≥10KΩ
485输出型：标准ModBus-RTU
开关量输出：1.0A      30VDC
0.5A     125VAC
0.3A      60VDC
电气连接：PG9，电缆直径：4 ～8mm
工作压力：小于1Bar
工作温度：变送器：-20℃～+50℃
存储环境：温度：-20℃～+60℃，湿度：0～85%RH

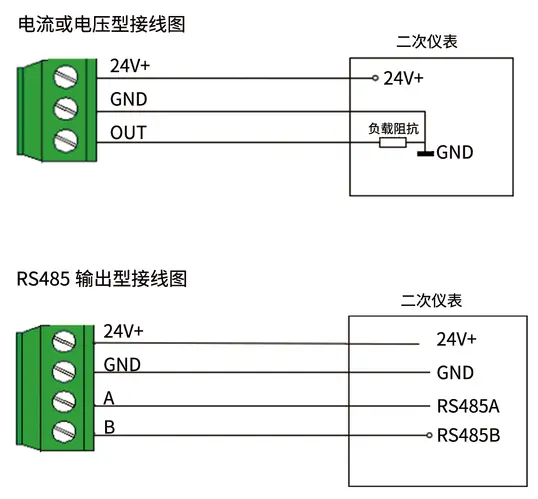

3.电路连接

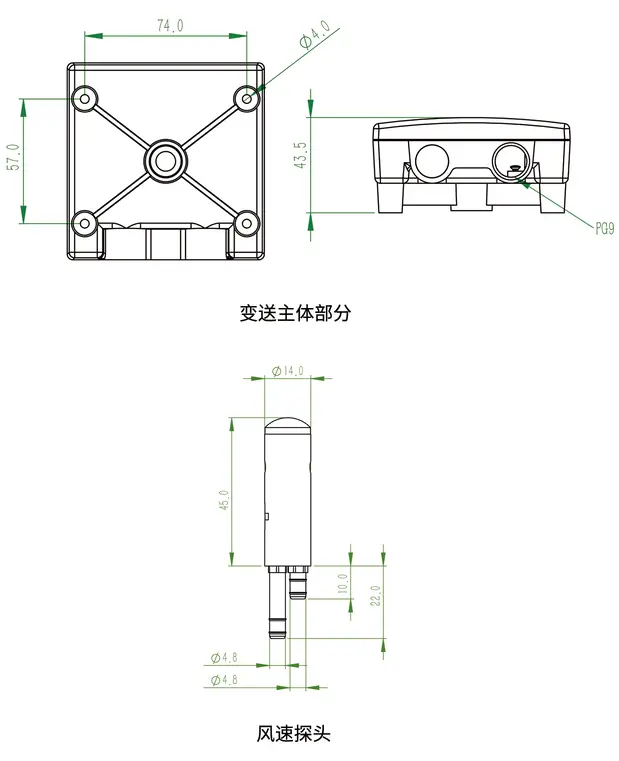

4.安装尺寸图

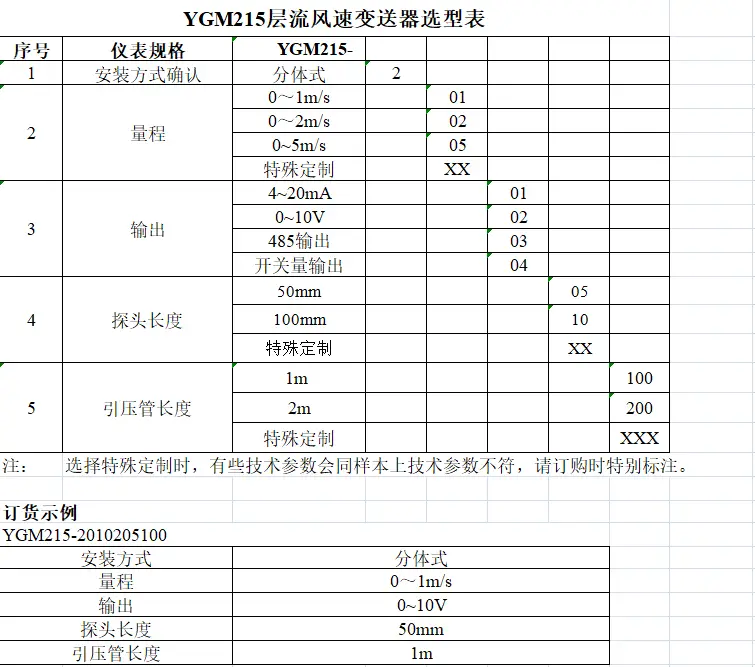

5.选型表
