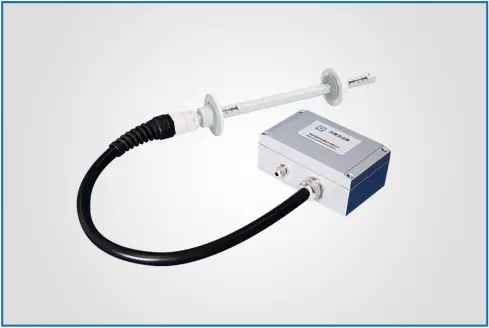

1.产品概述

YGM303风量变送器基于皮托管测流速原理，利用拥有专利的菱形均速测片对风量进行精准测量。在测片高压区迎风面上，平均开数对圆孔，测量截面的平均风速，在测片背流向一侧，有数对静压孔，菱形截面的设计，使得测片背风面静压孔处稳流区的气压更不易受紊乱气流影响，气流更稳定，测量风量更精准。提供可吹扫抗污染测片可选，可用于苛刻环境下风量的测量。

2.技术参数

测量范围：根据现场风速进行选择
精      度：±6%FS，气体流速稳定情况下,±4%FS
信号输出：电流输出型：4～20mA（三线制）；负载电阻RL≤500Ω
电压输出型：0～10V（三线制）；负载电阻RL≥10KΩ
485输出型：标准ModBus-RTU
响应时间：T90 ≤ 3秒
供电电源：20～28VDC
电气连接：M16×1.5，电缆直径：4～8mm
外壳防护等级：IP65
工作压力：小于1Bar
工作温度： 变送器： -40℃～+50℃；探  杆： -40℃～+80℃、 -40℃～+190℃（可选）
储存环境：温度:-20℃～+60℃；湿度:0～85%RH

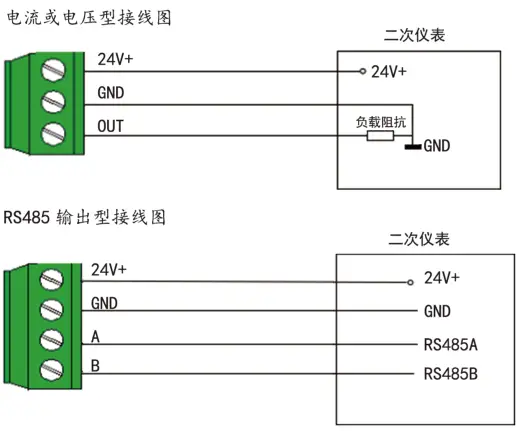

3.电路连接

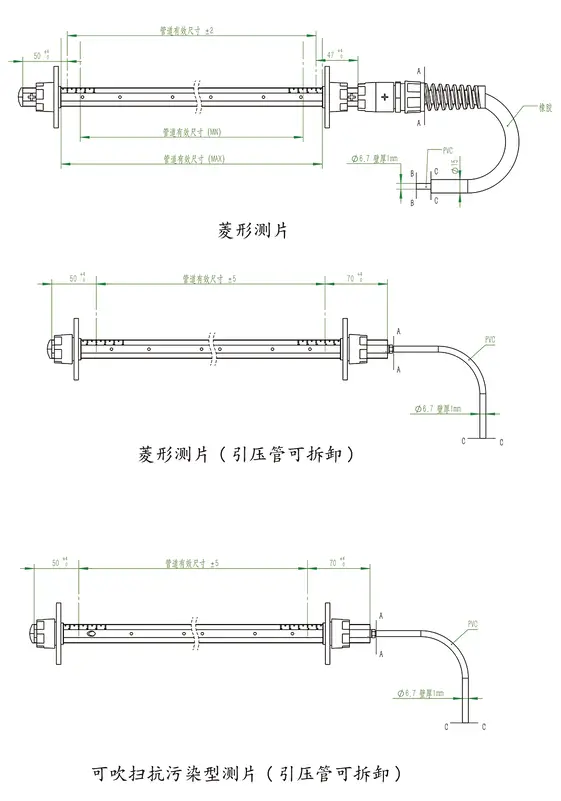

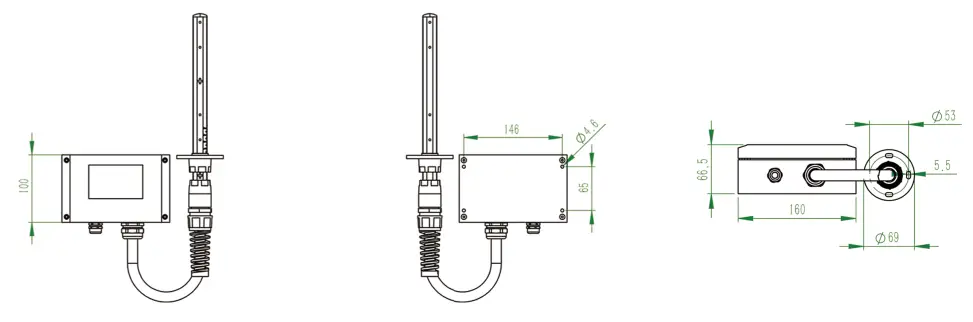

4.安装尺寸图

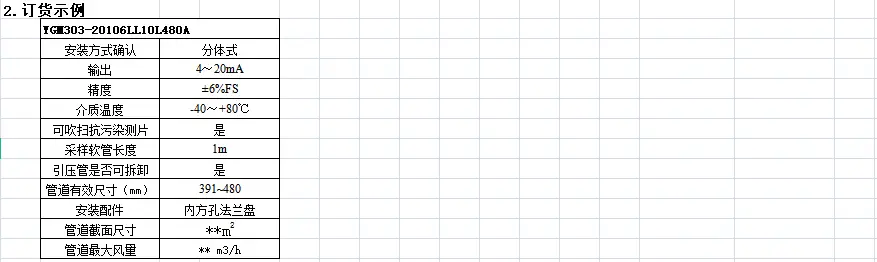

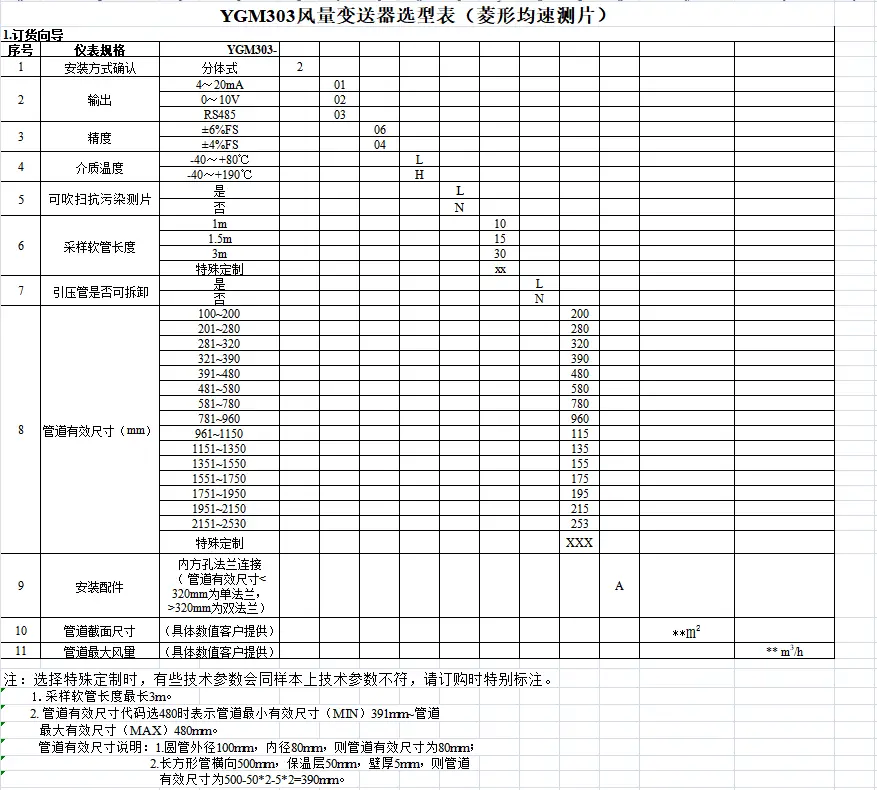

5.选型表
