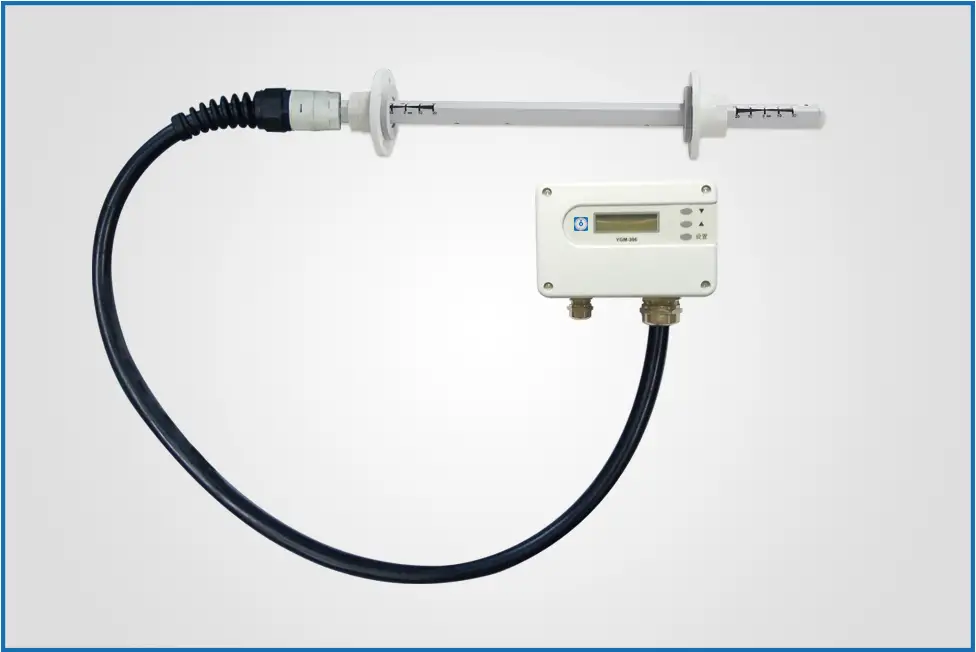

1.产品概述

YGM306是一款最高可测50m/s高风速的菱形风速变送器，其基于均速管测流速原理而设计的菱形均速测片，可根据所测管道的形状和尺寸大小按照特定的开孔原则在迎风面设计多对总压孔；同时在均速测片背风面，开数对背压孔，背压孔与总压孔一一对应，从而达到均速测量的目的。

2.技术参数

测量范围 ： 0～30m/s、0～40m/s、0～50m/s
精      度 ： 0.2～30m/s  ±(0.2m/s+3% *测量值)
0.2～40m/s  ±(0.2m/s+3% *测量值)
0.2～50m/s  ±(0.2m/s+3%*测量值)
信号输出：电流输出型：4～20mA（三线制）；电气负载≤500Ω
电压输出型：0～10V（三线制）；电气负载≥10KΩ
485输出型：标准ModBus-RTU
响应时间：T90≤3秒
供电电源：20～28VDC
电气连接：M16×1.5，电缆直径： 4～8mm
外壳防护等级： IP65（选择显示模块时的防护等级为IP54）
最大工作压力： 1Bar
工作温度： 变送器：-40℃～+50℃
探   杆：-40～+80℃、 -40～+190℃（可选）
储存环境： 温   度：-20～60℃ ； 湿  度：0～85%RH

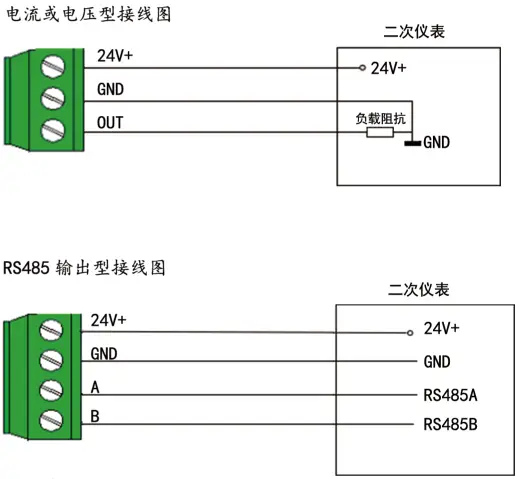

3.电路连接

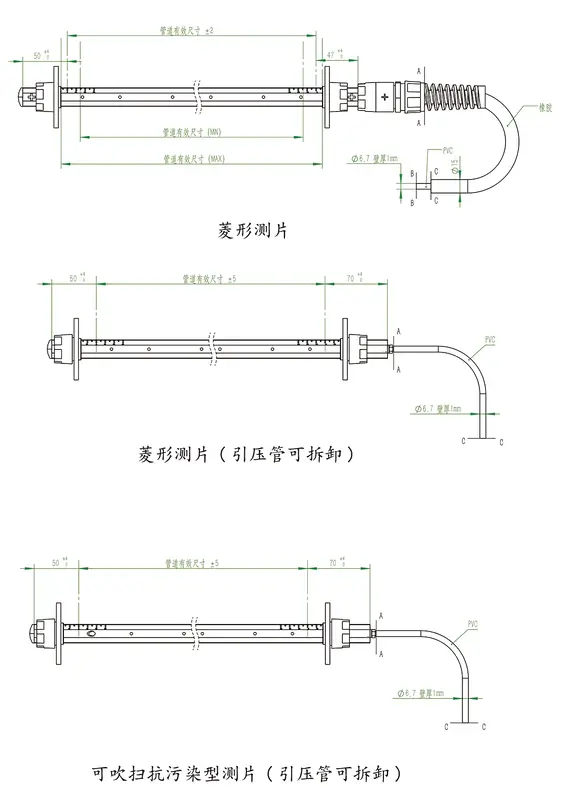

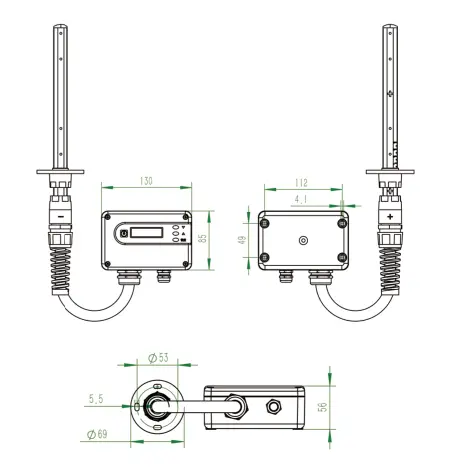

4.安装尺寸图

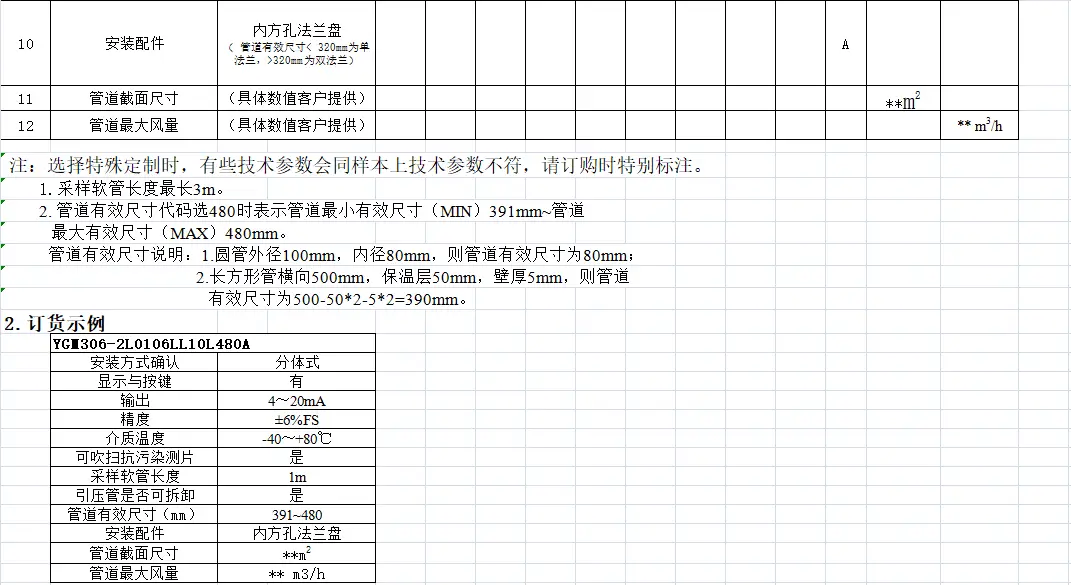

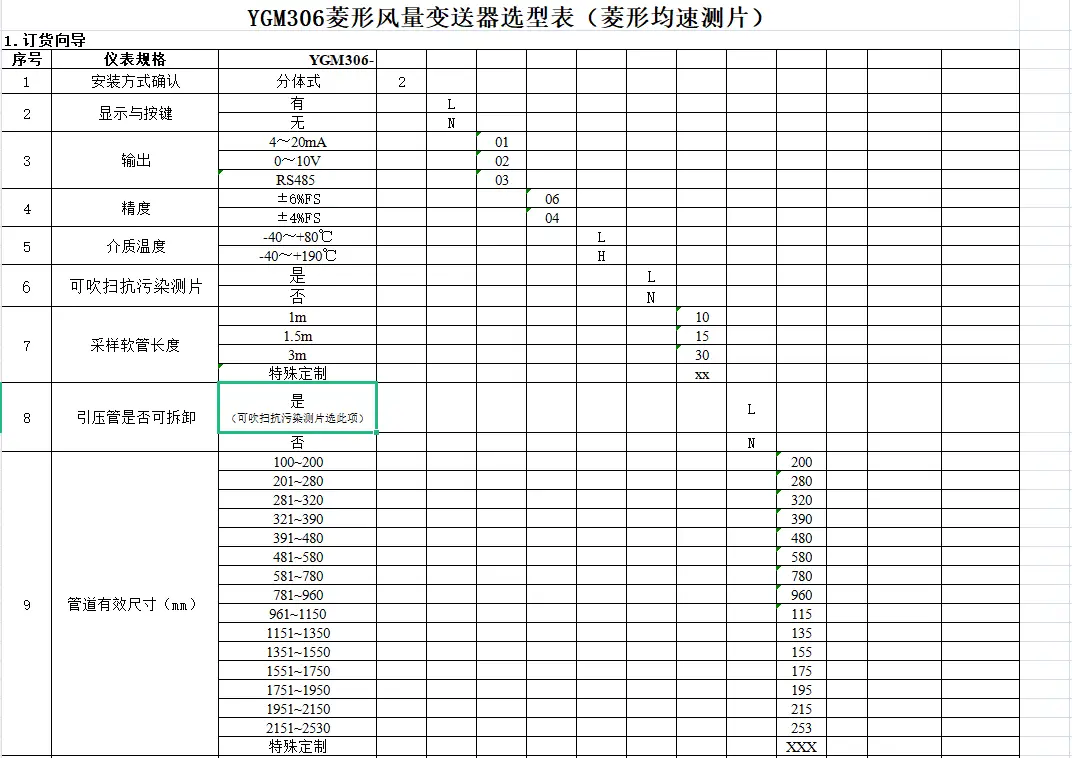

5.选型表
