YGM205是一款可测量高风速的变送器，最大测量风速50m/s。探杆上开有一对或数对样气采集孔，可测单点风速，也可测多点均值风速；探杆具有一定的抗污染能力，可在较恶劣的工况下使用。同时变送器安装十分简便，探杆部分通过法兰固定在被测气流位置，便可获得稳定的信号输出。
应用领域：纺织工业、暖通行业、电子车间、医药厂房等领域。
主要特点：可测50m/s高风速、双向风速测量、输出校准功能、安装简便
主要技术指标：
测量范围：0~30m/s，0~40m/s，0~50m/s
精 度：0.2~30m/s ±(0.2m/s+3%*测量值)
0.2~40m/s ±(0.2m/s+3%*测量值)
0.2~50m/s ±(0.2m/s+3%*测量值) （20℃，1013hPa时）
信号输出：电流输出型：4~20mA（三线制），电气负载≤500Ω
电压输出型：0~10V（三线制），电气负载≥10KΩ
485输出型：标准ModBus-RTU
响应时间：T90≤3秒
供电电源：20~28VDC
电气连接：M16×1.5，电缆直径： 4～8mm
探杆长度：100mm～500mm可定制
外壳防护等级：IP65（选择显示模块时的防护等级为IP54）
最大工作压力：1Bar
工作温度：变送器：-40℃～+50℃
探 杆：-40～+60℃、-40～+80℃、-40～+120℃（可选）
储存环境：温度：-20 ~ 60℃， 湿度：0 ~ 85%RH

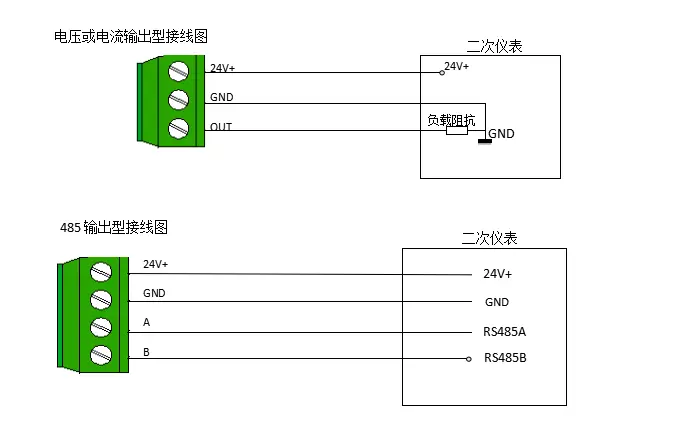

接线图：

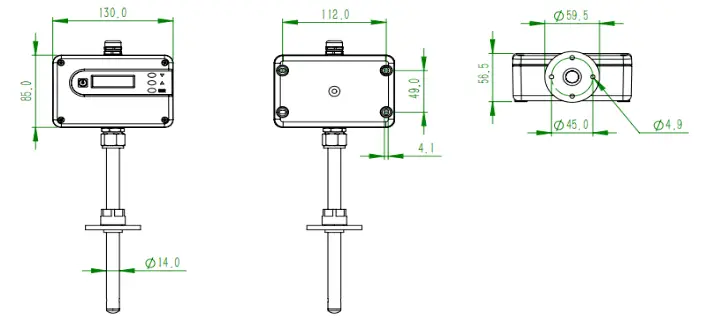

结构尺寸图：
选型表
| 序号 | 仪表规格 | YGM205- | |||||||||
| 1 | 安装方式确认 | 一体式 | 1 | ||||||||
| 2 | 显示与按键 | 有 | L | ||||||||
| 无 | N | ||||||||||
| 3 | 风向选择 | 单向 | LD | ||||||||
| 双向 | LB | ||||||||||
| 4 | 量程 | 0~30m/s | 30 | ||||||||
| 0~40m/s | 40 | ||||||||||
| 0~50m/s | 50 | ||||||||||
| 特殊定制 | XX | ||||||||||
| 5 | 输出 | 4～20mA | 01 | ||||||||
| 0～10V | 02 | ||||||||||
| RS485 | 03 | ||||||||||
| 6 | 介质温度 | -40～+60℃ | 406 | ||||||||
| -40～+80℃ | 408 | ||||||||||
| -40～+120℃ | 412 | ||||||||||
| 7 | 探杆长度 | 100mm | 10 | ||||||||
| 200mm | 20 | ||||||||||
| 400mm | 40 | ||||||||||
| 特殊定制 | XX | ||||||||||
| 8 | 采样点数 | 1 | 1 | ||||||||
| 2 | 2 | ||||||||||
| 3 | 3 | ||||||||||
| 4 | 4 | ||||||||||
| 特殊定制 | X | ||||||||||
注：选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
1.探杆直径为14mm
2.风速量程特殊定制时，最大不超过50m/s
3.探杆长度特殊定制时，最长不超过500mm
1.探杆直径为14mm
2.风速量程特殊定制时，最大不超过50m/s
3.探杆长度特殊定制时，最长不超过500mm
订货说明
| YGM205-1LLB3001406102 | ||||
| 安装方式确认 | 一体式 | |||
| 显示与按键 | 有 | |||
| 风向选择 | 双向 | |||
| 量程 | 0～30m/s | |||
| 输出 | 4~20mA | |||
| 介质温度 | -40～+60℃ | |||
| 探杆长度 | 100mm | |||
| 采样点数 |
2 |
|||
