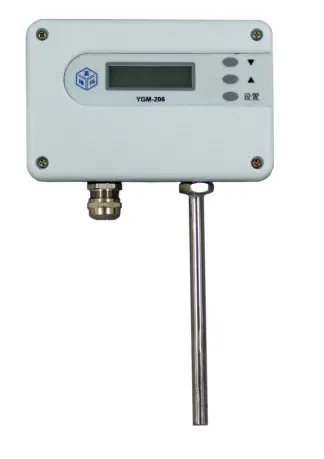

产品概述:YGM206高温风速cyberghost怎么用变送器专为高温领域风速测量而设计,其采用不锈钢高温探杆,最高可测250℃高温环境下的风速。其采取简易高效的降温策略,使得变送器可测量高温气体的同时,保持了成本优势,在对比国内外同类型产品时占有绝对价格优势。
应用领域:烟草行业、暖通行业、医药厂房
主要特点: 可测250℃高温风速、双向风速测量、输出校准功能、高性价比
主要技术指标:
测量范围: 0~1m/s,0~2m/s, 0~10m/s,0~20m/s, 0~30m/s,0~50m/s,
精 度: 0.2~1m/s ±(0.2m/s+3%*测量值)
0.2~2m/s ±(0.2m/s+3%*测量值)
0.2~30m/s ±(0.2m/s+3%*测量值)
0.2~40m/s ±(0.2m/s+3%*测量值)
0.2~50m/s ±(0.2m/s+3%*测量值) (20℃,1013hPa时)
信号输出:电流输出型:4~20mA(三线制),电气负载≤500Ω
电压输出型:0~10V(三线制),电气负载≥10kΩ
485输出型:标准ModBus-RTU
响应时间:T90≤3秒
供电电源:20~28VDC
电气连接:M16×1.5,电缆直径: 4~8mm
探杆长度:100mm~500mm可定制
外壳防护等级:IP65(选择显示模块时的防护等级为IP54)
工作压力:小于1Bar
工作温度:变送器:-40~+50℃
探 杆:-40~+80℃、-40~+120℃、-40~+160℃、-40~+200℃、-40~+250℃(可选)
储存环境:温度-20 ~ 60℃,湿度0 ~ 85%RH

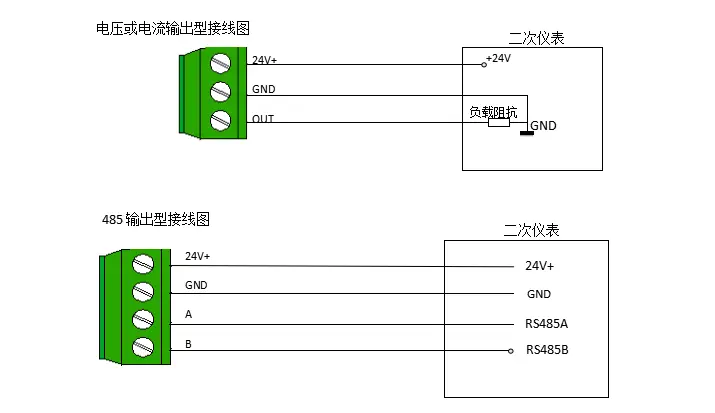

接线图:
选型指南:
序号 | 仪表规格 | YGM206- | ||||||||
1 | 安装方式确认 | 一体式 | 1 | |||||||
2 | 显示与按键 | 有 | L | |||||||
无 | N | |||||||||
3 | 风向选择 | 单向 | LD | |||||||
双向 | LB | |||||||||
4 | 量 程 | 0~1m/s | 01 | |||||||
0~2m/s | 02 | |||||||||
0~10m/s | 10 | |||||||||
0~20m/s | 20 | |||||||||
0~30m/s | 30 | |||||||||
0~50m/s | 50 | |||||||||
特殊定制 | XX | |||||||||
5 | 输 出 | 4~20mA | 01 | |||||||
0~10V | 02 | |||||||||
RS485 | 03 | |||||||||
6 | 介质温度 | -40~+80℃ | 408 | |||||||
-40~+120℃ | 412 | |||||||||
-40~+160℃ | 416 | |||||||||
-40~+200℃ | 420 | |||||||||
-40~+250℃ | 425 | |||||||||
7 | 插入风管深度 | 50mm | 10 | |||||||
100mm | 20 | |||||||||
200mm | 40 | |||||||||
特殊定制 | XX | |||||||||
8 | 安装配件 |
金属法兰连接 (推荐方形风管使用) |
T | |||||||
螺纹连接 (推荐圆形风管使用) |
S |
注:1.选择特殊定制时,有些技术参数会同样本上技术参数不符,请订购时特别标注。
2.不锈钢探杆直径8mm
3.风速量程特殊定制时,最大不超过50m/s
4.探杆插入风管深度特殊定制时,最长不超过200mm
订货示例: | |||||||
YGM206-1LLD100141620S | |||||||
安装方式确认 | 一体式 | ||||||
显示与按键 | 无 | ||||||
风向选择 | 单向 | ||||||
量 程 | 0~10m/s | ||||||
输 出 | 4~20mA | ||||||
介质温度 | -40~+160℃ | ||||||
插入风管深度 | 200mm | ||||||
安装配件 |
螺纹卡套连接 (推荐圆形风管使用) |
