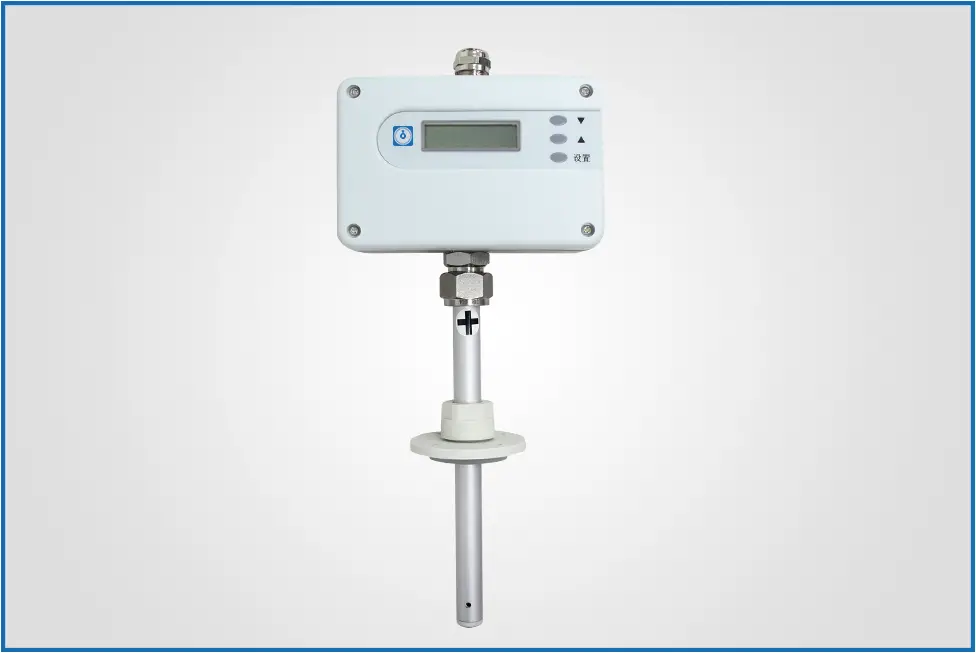

1. 产品概述

YGM205是一款可测量高风速的变送器，最大测量风速50m/s。探杆上开有一对或数对样气采集孔，可测单点风速，也可测多点均值风速；探杆具有一定的抗污染能力，可在较恶劣的工况下使用。

变送器安装十分简便，探杆部分通过法兰固定在被测气流位置，便可获得稳定的信号输出。

2. 主要技术指标

测量范围：0~30m/s，0~40m/s，0~50m/s

精       度：0.2~30m/s    ±(0.2m/s+3%*测量值)

0.2~40m/s    ±(0.2m/s+3%*测量值)

0.2~50m/s    ±(0.2m/s+3%*测量值) （20℃，1013hPa时）

信号输出：电流输出型：4~20mA（三线制），电气负载≤500Ω

电压输出型：0~10V（三线制），电气负载≥10KΩ

485输出型：标准ModBus-RTU

响应时间：T90≤3秒

供电电源：20~28VDC

电气连接：M16×1.5，电缆直径： 4～8mm

探杆长度：100mm～500mm可定制

外壳防护等级：IP65（选择显示模块时的防护等级为IP54）

最大工作压力：1Bar

工作温度：变送器：-40℃～+50℃；探 杆：-40～+60℃、-40～+80℃、-40～+120℃（可选）

储存环境：温度：-20 ~ 60℃； 湿度：0 ~ 85%RH

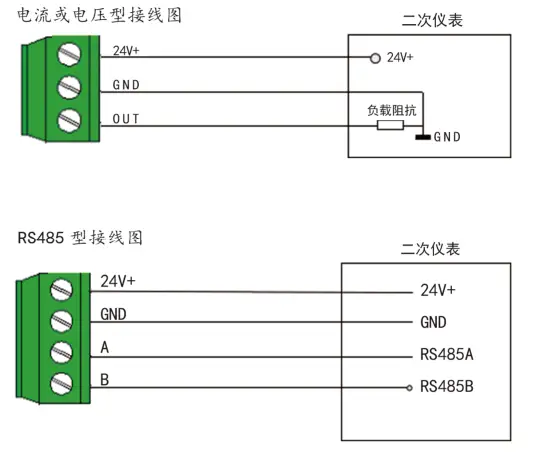

3. 电路连接

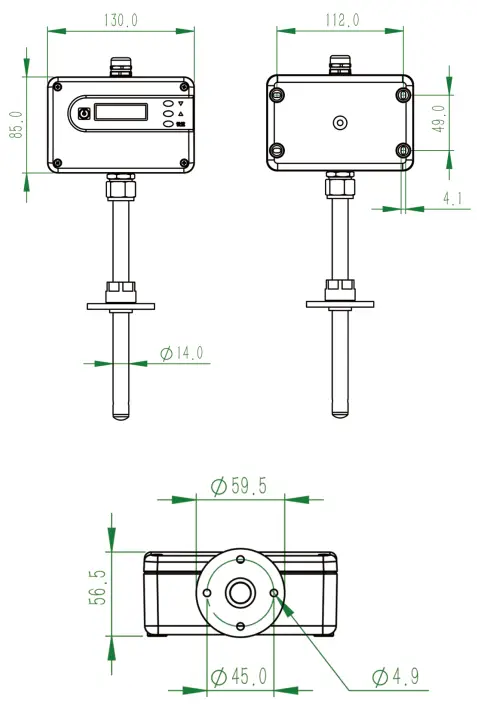

4. 安装尺寸图

安装说明

探杆应安装在风管直管段。因为风管弯管处的风速不均匀，会导致测量准确度大大降低。

风速探杆迎风面离弯管的距离应为风管直径5倍以上，背风面离弯管的距离应为风管直径2倍以上。如果条件不能满足，取安装位置时，要保证迎风面直管段比背风面直管段长。

探杆应安装在风管中心位置。探杆位置刻有+、-两个标识。安装时，将“+”向安装在迎风面，“﹣”向安装在背风面。    先将法兰安装上去，以确定cyberghost怎么用安装方向。

安装示意图

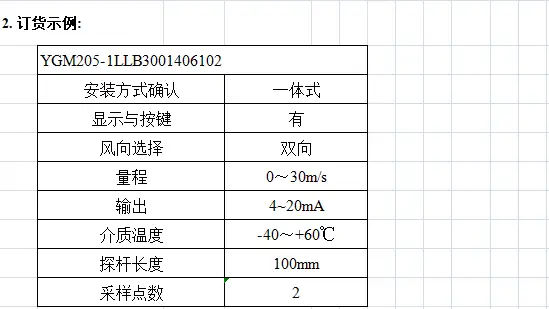

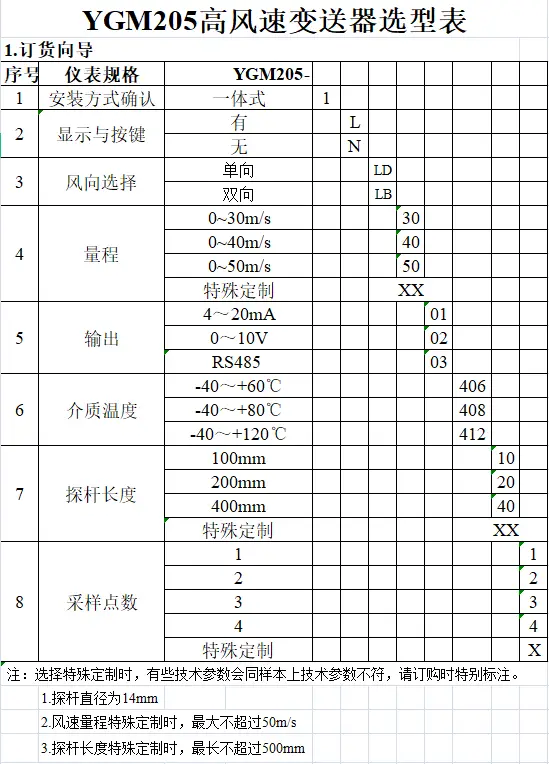

5.选型表
