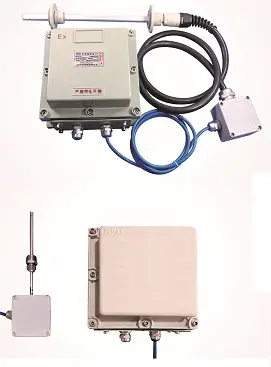

产品概述：YGM305是一款专为气体爆炸环境而设计的一款本安加隔爆型产品， 已通过国家防爆认证，防爆标志为：Exd[ia Ga]IIB T4 Gb(防爆箱)、Exd ia IIB T4 Ga（探头组件），符合GB3836.1-2010、GB3836.2-2010、GB3836.4.-2010、GB3836.20-2010国家标准。YGM305探头部分采用耐高温不锈钢探杆，最高可用于200℃高温环境下；cyberghost怎么用部分采用本安低功耗设计，与主控电路之间通过齐纳式安全栅隔离供电，外壳采用专业的防爆机箱，在本安低功耗的情况下还增加的隔爆功能，使得本产品的使用更加安全可靠。
应用领域：轮毂抛光车间、制药厂房、其它有防爆要求的场合
主要特点: 性能稳定、抗污染能力强、性价比高
测量范围：根据现场风量（风速）进行选择
精    度：±4%FS（气体流速稳定情况下）
信号输出：电流输出型：4～20mA（三线制），负载电阻RL≤500Ω
电压输出型：0～10V（三线制），负载电阻RL≥10KΩ
RS485输出：标准ModBus-RTU
响应时间：T90 ≤ 3s
供电电源：20 ~ 28VDC
电气连接： M16×1.5，电缆直径： 4～8mm
外壳防护等级：IP65
防爆标志：Ex d [ia Ga]ⅡB T4 Gb（防爆箱） Ex iaⅡB T4 Ga（探头组件）
工作压力：小于1Bar
工作温度：变送器：-20～+40℃
探  杆：-40～+200℃
存储环境：温度-20 ~ 60℃，湿度0 ~ 85%RH

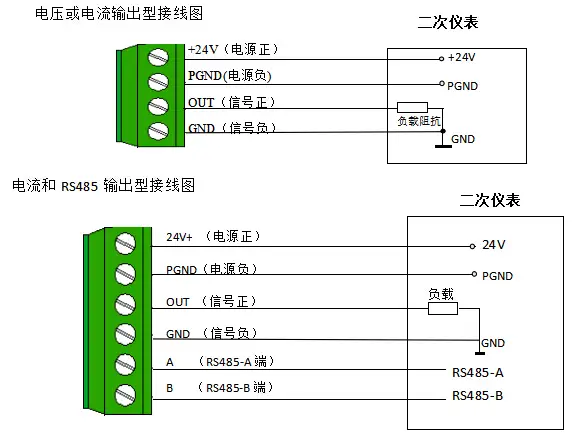

接线图：

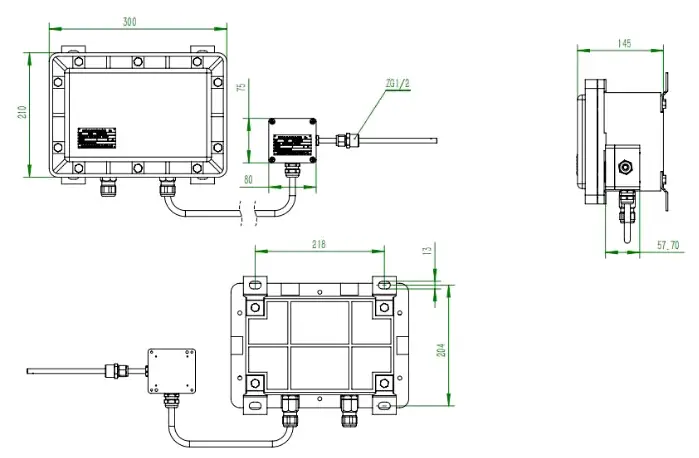

结构尺寸图：
选型指南：

序号

仪表规格

YGM305-

1

安装方式确认

分体式

2

2

测量方式

菱形均速测片

A

可吹扫抗污染测片

B

高温不锈钢探杆

C

3

输出

4～20mA

01

0～10V

02

4

精度

±6%FS

06

±4%FS

04

5

风向选择

单向

LD

双向

LB

6

采样软管长度

1m

10

1.5m

15

3m

30

特殊定制

XX

7

介质温度

-40～+80℃

408

-40～+120℃

412

-40～+160℃

416

-40～+200℃

420

8

管道有效尺寸（mm）

100~200

200

201~280

280

281~320

320

321~390

390

391~480

480

481~580

580

581~780

780

781~960

960

961~1150

115

1151~1350

135

1351~1550

155

1551~1750

175

1751~1950

195

1951~2150

215

2151~2530

253

特殊定制

XXX

9

安装配件

内方孔法兰连接 (适用于测量方式A、B)

A （管道有效尺寸< 320mm为单法兰，>320mm为双法兰）

金属法兰连接 (适用于测量方式C)

T （推荐方形风管使用）

螺纹连接 (适用于测量方式C)

S （推荐圆形风管使用）

10

管道截面尺寸

（具体数值客户提供）

**m2

11

管道最大风量

（具体数值客户提供）

** m3/h

注：选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
1.采样软管长度最长3m。
2. 管道有效尺寸代码选480时表示管道最小有效尺寸（MIN）391mm~管道最大有效尺寸（MAX）480mm。
管道有效尺寸说明：1.圆管外径100mm，内径80mm，则管道有效尺寸为80mm；
2.长方形管横向500mm，保温层50mm，壁厚5mm，则管道有效尺寸为500-50*2-5*2=390mm。
订货示例：

YGM305-2B0106LD10408480A
安装方式确认	分体式
测量方式	可吹扫抗污染测片
输出	4～20mA
精度	±6%FS
风向选择	单向
采样软管长度	1m
介质温度	-40～+80℃
管道有效尺寸（mm）	391~480
安装配件	内方孔法兰盘
管道截面尺寸	**m2
管道最大风量	** m3/h
