1. 产品概述

YGM227是一款高精度的微差压变送器，其内部集成了压阻膜片式MEMS压力传感芯片，不仅提供了更好的稳定性和线性度，同时也考虑了药厂和洁净厂房对微差压变送器的现场液晶显示的要求，变送器内部电路高度集成，提供三种输出方式4~20mA、0~10V和RS485输出。

2. 主要技术指标

测量范围：-4000~4000Pa 内可选

精       度：±1%FS

信号输出：电流输出型：4~20mA（三线制），电气负载≤500Ω

电压输出型：0~10V（三线制），电气负载≥10KΩ

485输出型：ModBus-RTU

响应时间：T90≤3秒

供电电源：20 ~ 28VDC

外壳防护等级：IP65（带LCD显示时为IP54）

电气连接：PG9，直径5 ~ 8mm

工作压力：小于1Bar

工作环境：温度-40～+50℃，湿度0 ~ 85%RH

储存环境：温度-20 ~ 60℃，湿度0 ~ 85%RH

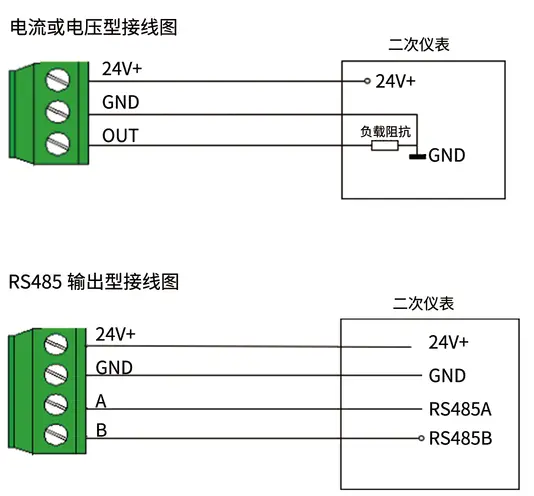

3.电路连接

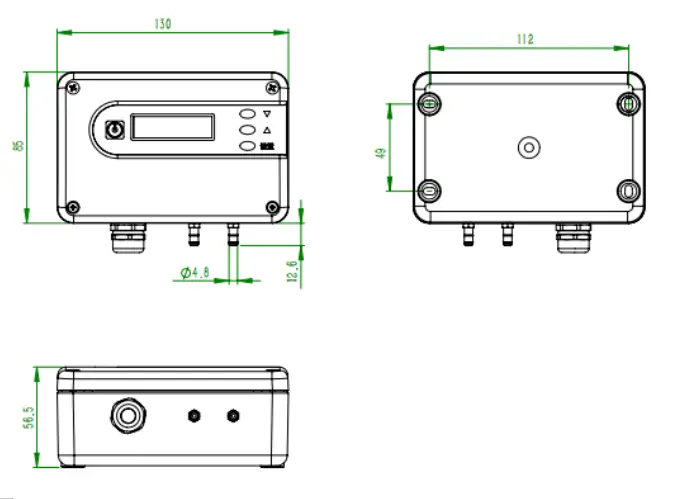

4.安装尺寸图

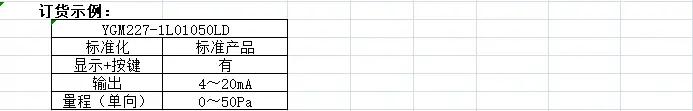

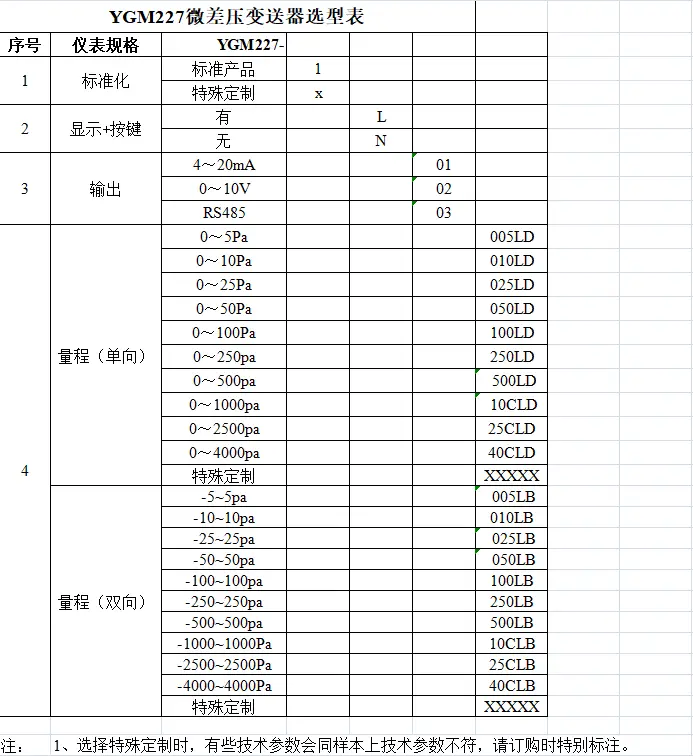

5.选型表
